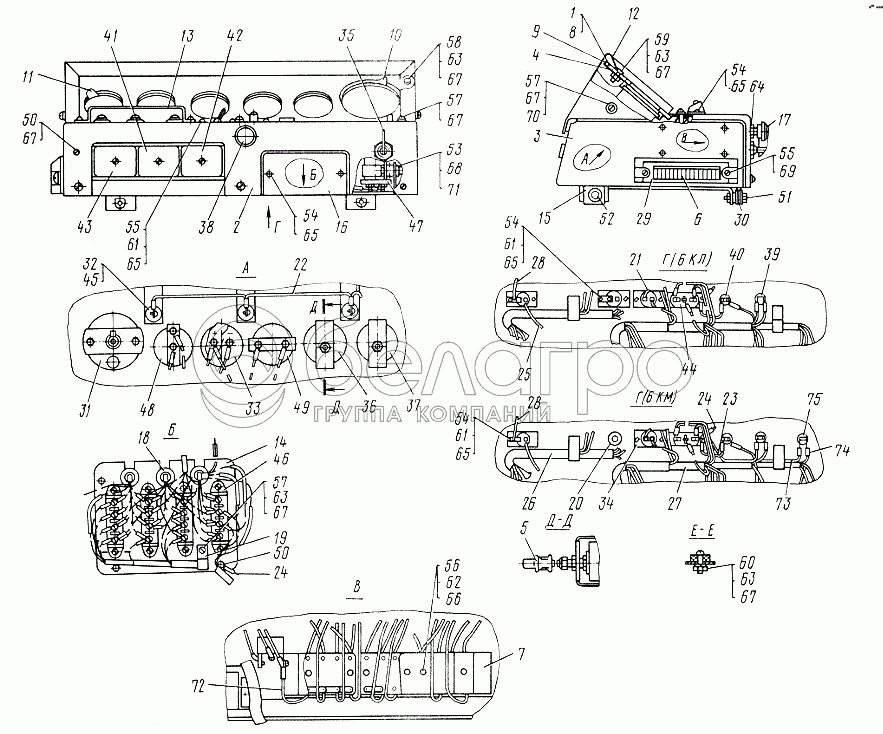

Щиток приладів

ЮМЗ ЮМЗ-6КЛ, (6КМ) — Електрообладнання

Специфікація (109)

№	Артикул	Назва	К-сть
1	45-3601030-01	Маска	1 шт
2	45-3801050-01	Панель	1 шт
3	45-3801060-Б1-01	Корпус щитка	1 шт
4	45-3801160-01	Панель	1 шт
4	45-3801160-02	Панель	1 шт
4	45-3801070-01	Панель	1 шт
5	45-3801180	Шланг індикатора тиску	2 шт
6	45-8203010	Попільничка	1 шт
6	45-8203010-02	Попільничка	1 шт
7	45-3801210-01	Панель запобіжників	1 шт
8	45-3801011	Маска	1 шт
9	45-3801012-Б	Світловод	1 шт
10	45-3801013	Світловод	1 шт
11	45-3801015	Світловод	1 шт
12	45-3801016	Кожух	1 шт
12	45-3801016-01	Кожух	1 шт
13	70-3801018	Козирок	1 шт
14	45-3801022-01	Панель	1 шт
15	45-3801023	Прокладка	4 шт
15	45-3801023-02	Прокладка	4 шт
16	45-3801027-01	Кришка	1 шт
17	45-3801077	Рукоятка перемикача	1 шт
17	45-3801077-02	Рукоятка	1 шт
18	45-3700003-02	Втулка	3 шт
19	45-3700014	Дужка	1 шт
20	36-3723024-Б-02	Втулка	2 шт
21	45-3724013-В	Провід омивача	1 шт
22	45-3724014-Б	Провід підсвічування	1 шт
23	45Р-3724022-Б	Провід	1 шт
23	45-3724014-Б-02	Провід підсвічування	1 шт
24	45А-3724032	Провід «двигун — маса»	1 шт
24	45А-3724032-02	Провід «двигун — маса»	1 шт
25	45-3724045-Д-01	Провід	1 шт
25	45-3724045-Д-02	Провід	1 шт
26	45-3724124	Джгут приладової панелі	1 шт
26	45-3724124-02	Джгут приладової панелі	1 шт
27	45-3724125-А3	Джгут приладової панелі	1 шт
27	45-3724125-А3-02	Джгут приладової панелі	1 шт
28	45-3724034	Провід	2 шт
28	45-3724034-02	Провід	2 шт
29	45-8203009	Рамка	1 шт
29	45-8203009-02	Рамка	1 шт
30	45-8400001	Шайба	4 шт
31	ТХ-118-01	Тахоспідометр	1 шт
31	ТХ-118-02	Тахоспідометр	1 шт
32	А12-1,5	Лампа ГОСТ 2023-66	3 шт
32	А12-1.5-02	Електролампа	3 шт
33	АП-200-01	Амперметр	1 шт
33	АП-200-02	Амперметр	1 шт
34	ВК-322-01	Вимикач	2 шт
34	ВК-322-02	Вимикач	1 шт
35	ВК-317-А2-01	Вимикач	1 шт
35	ВК-317-А2-02	Вимикач	1 шт
36	МД-219-01	Манометр тиску масла	1 шт
36	МД-219-02	Манометр тиску масла	1 шт
37	МД-226-01	Покажчик тиску повітря	1 шт
37	МД-226-02	Покажчик тиску повітря	1 шт
38	П-305-01	Перемикач	1 шт
38	П-305-02	Перемикач	1 шт
39	ПД-20-Д1-01	Ліхтар	1 шт
39	ПД-20-Д1-02	Ліхтар	1 шт
40	ПД-20-М1-01	Ліхтар	1 шт
40	ПД-20-М1-02	Ліхтар	1 шт
41	ПР-11-К1-01	Блок запобіжників	1 шт
41	ПР-11-К1-02	Блок запобіжників	1 шт
42	ПР-11-П-01	Блок запобіжників	1 шт
42	ПР-11-П-02	Блок запобіжників	1 шт
43	ПР-П-С-01	Блок запобіжників	1 шт
43	ПР-11-С-02	Блок запобіжників	1 шт
44	ПП45-М	Перемикач	1 шт
44	ПП45-МТ	Перемикач	1 шт
45	ПП1-158	Патрон для ламп	3 шт
45	ПП1-158-02	Патрон для ламп	3 шт
46	ПС2-А2	З'єднувальна панель	4 шт
46	ПС2-А2-02	З'єднувальна панель	4 шт
47	РС410-М-01	Переривник	1 шт
47	РС410-М-02	Переривник	1 шт
48	УБ-26-В-01	Індикатор рівня палива	1 шт
48	УБ-26-В-02	Індикатор рівня палива	1 шт
49	УК-133-АВ-01	Індикатор температури	1 шт
49	УК-133-АВ-02	Індикатор температури	1 шт
50	М6х12.7798	Болт	4 шт
51	М6х25.7798	Болт	2 шт
52	М6х35.7795	Болт	2 шт
53	М8х16.7796	Болт	2 шт
54	В1.М4х8.17473	Гвинт	4 шт
55	В1.М4х12.17473	Гвинт	4 шт
56	В1.М5х12.17473	Гвинт	6 шт
57	В1.М6х12.17473	Гвинт	10 шт
58	В1.М6х18.17473	Гвинт	4 шт
59	М6х18.17475	Гвинт	1 шт
60	М6х20.17473	Гвинт	8 шт
61	М4.5916	Гайка	2 шт
62	М5.5916	Гайка	6 шт
63	М6.5915	Гайка	10 шт
64	М12х1,25.5916	Гайка	1 шт
65	4.65Г	Шайба	6 шт
66	5.65Г	Шайба	6 шт
67	6.65Г	Шайба	11 шт
68	8.65Г	Шайба	2 шт
69	4.02	Шайба	2 шт
70	6.02	Шайба	3 шт
71	8.02	Шайба	2 шт
72	451-3724001	Провід	1 шт
73	45-3724017-Б	Провід	1 шт
74	40-3724139	Провід	1 шт
75	ПД-20-Е-01	Ліхтар	1 шт
	45-3801170-01	Панель запобіжників	1 шт
	45-3801170-02	Панель запобіжників	1 шт
