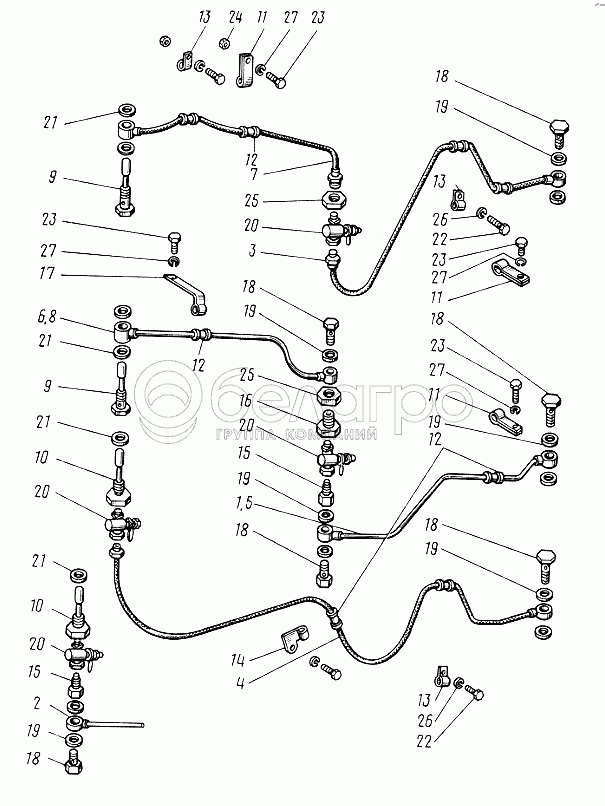

Паливні трубопроводи
ЮМЗ ЮМЗ-6КЛ, (6КМ) — Двигун
1
2
3
4
5
6
7
8
9
9
10
10
11
11
11
12
12
12
13
13
13
14
15
15
16
17
18
18
18
18
18
18
19
19
19
19
19
19
20
20
20
20
21
21
21
21
22
22
23
23
23
23
24
25
25
26
26
27
27
27
27
Специфікація (33)
| № | Артикул | Назва | Наявність | Ціна | К-сть | |
|---|---|---|---|---|---|---|
| 1 | Передній трубопровід | 1 шт | ||||
| 2 | Паливний трубопровід | 1 шт | ||||
| 3 | Паливопровід | 1 шт | ||||
| 4 | Паливопровід | 1 шт | ||||
| 5 | Передній паливопровід | 1 шт | ||||
| 6 | Задній трубопровід | 1 шт | ||||
| 7 | Задній трубопровід | 1 шт | ||||
| 8 | Задній трубопровід | 1 шт | ||||
| 9 | Натискний болт | 1 шт | ||||
| 10 | Перехідник із трубкою та сіткою | 1 шт | ||||
| 11 | Хомутик | 1 шт | ||||
| 12 | Ізоляційна трубка | 2 шт | ||||
| 13 | Дужка | 1 шт | ||||
| 14 | Кронштейн | 1 шт | ||||
| 15 | Штуцер | 1 шт | ||||
| 16 | Перехідник | 1 шт | ||||
| 17 | Кронштейн | 1 шт | ||||
| 18 | Болт поворотного кутника | 1 шт | ||||
| 19 | Ущільнювальне кільце | 2 шт | ||||
| 20 | Кран ПП6-1 | 1 шт | ||||
| 21 | Шайба | 1 шт | ||||
| 22 | Болт | 1 шт | ||||
| 23 | Болт | 2 шт | ||||
| 24 | Гайка | 2 шт | ||||
| 25 | Гайка | 1 шт | ||||
| 26 | Шайба | 1 шт | ||||
| 27 | Шайба | 2 шт | ||||
| Задній паливопровід | 1 шт | |||||
| Паливопровід | 1 шт | |||||
| Паливопровід | 1 шт | |||||
| Кран із перехідником | 1 шт | |||||
| Кран із перехідником | 1 шт | |||||
| Кран | 1 шт |
Натисніть на каталожний номер, щоб побачити всі застосування деталі.
