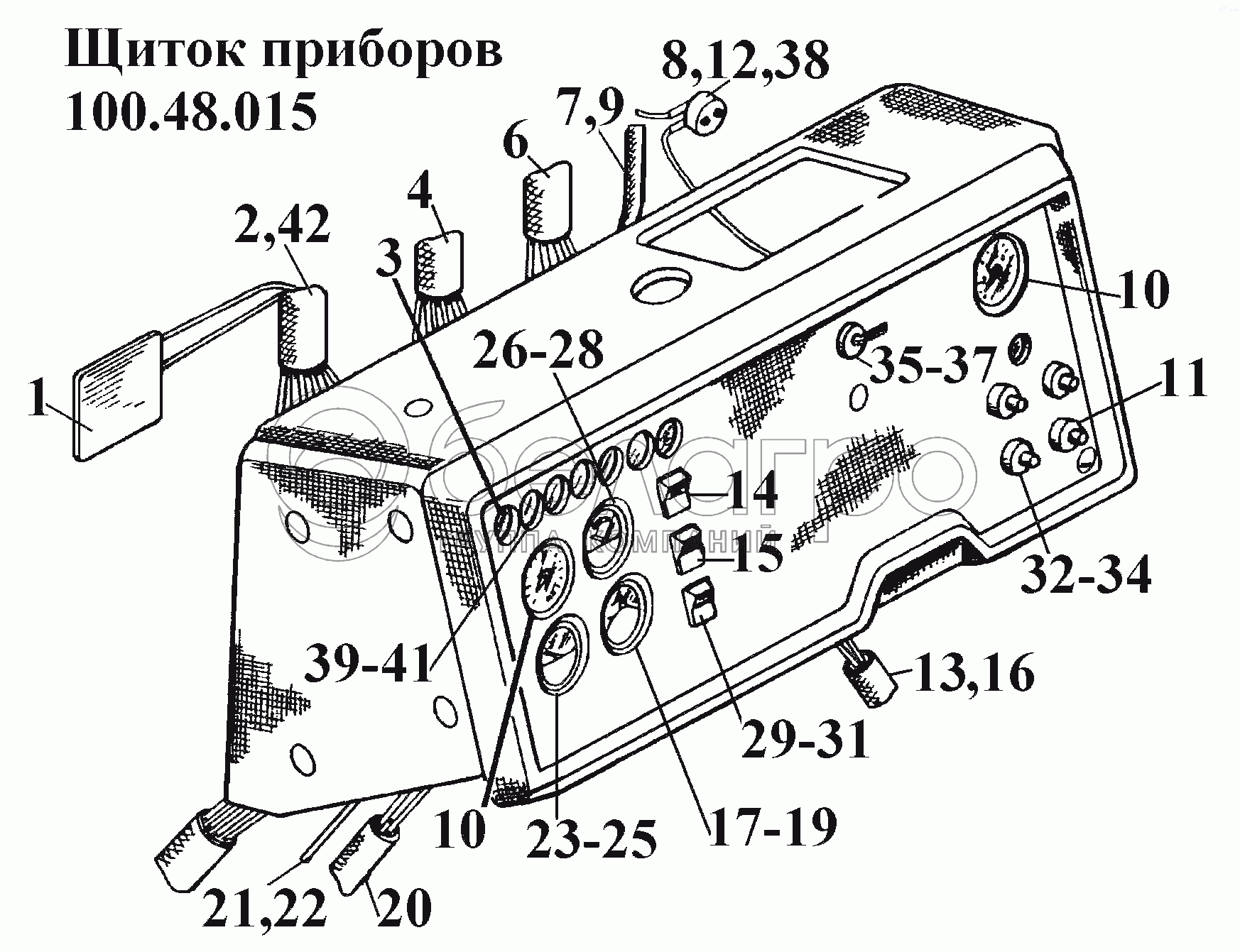

Панель приладів 100.48.015

ВГТЗ ВТ-100Д — Електрообладнання

Встановлення приладової панелі 100.48.011

Монтаж електрообладнання та приладів 440-14с1

Специфікація (56)

№	Артикул	Назва	К-сть
1	180.48.019	Кронштейн	1 шт
2	180.48.071-01	Джгут	1 шт
3	78.48.0188	Ліхтар	2 шт
4	100.48.064	Джгут	1 шт
6	100.48.060	Джгут	1 шт
7	100.48.077	Джгут	1 шт
8	78.48.377	Розетка	1 шт
9	100.48.077-20	Джгут	1 шт
10	79.48.371	Манометр	2 шт
11	180.48.154	Вимикач	1 шт
12	78.48.377-10	Розетка	1 шт
13	180.48.010В	Джгут	1 шт
14	180.48.152-01	Перемикач	1 шт
15	180.48.152	Перемикач	1 шт
16	180.48.010В-20	Джгут	1 шт
17	78.48.369	Показник струму	1 шт
18	78.48.369-10	Показник струму	1 шт
19	78.48.369-20	Показник струму	1 шт
20	180.48.078	Джгут	1 шт
21	180.48.096	Провід	1 шт
22	180.48.096-20	Провід	1 шт
23	78.48.381	Індикатор рівня палива	1 шт
24	78.48.381-10	Індикатор рівня палива	1 шт
25	78.48.381-20	Індикатор рівня палива	1 шт
26	78.48.373	Індикатор температури	1 шт
27	78.48.373-10	Індикатор температури	1 шт
28	78.48.373-20	Індикатор температури	1 шт
29	180.48.153	Вимикач	1 шт
30	180.48.153-10	Вимикач	1 шт
31	180.48.153-20	Вимикач	1 шт
32	78.48.364	Вимикач	3 шт
33	7848.364-10	Вимикач	3 шт
34	78.48.364-20	Вимикач	3 шт
35	78.48.362	Вимикач	1 шт
36	78.48.362-10	Вимикач	1 шт
37	78.48.362-20	Вимикач	1 шт
38	78.48.377-20	Розетка	1 шт
39	78.48.0186	Ліхтар	6 шт
40	78.48.0186-10	Ліхтар	6 шт
41	78.48.0186-20	Ліхтар	6 шт
42	180.48.071-21	Джгут	1 шт
	180.48.152-21	Перемикач	1 шт
	180.48.154-10	Вимикач	1 шт
	180.48.152-11	Перемикач	1 шт
	180.48.154-20	Вимикач	1 шт
	180.48.152-10	Перемикач	1 шт
	180.48.019-10	Кронштейн	1 шт
	180.48.078-20	Джгут	1 шт
	180.48.152-20	Перемикач	1 шт
	79.48.371-10	Манометр	2 шт
	78.48.0188-20	Ліхтар	2 шт
	180.48.019-20	Кронштейн	1 шт
	79.48.371-20	Манометр	1 шт
	100.48.060-20	Джгут	1 шт
	78.48.0188-10	Ліхтар	2 шт
	100.48.064-20	Джгут	1 шт

Натисніть на каталожний номер, щоб побачити всі застосування деталі.
