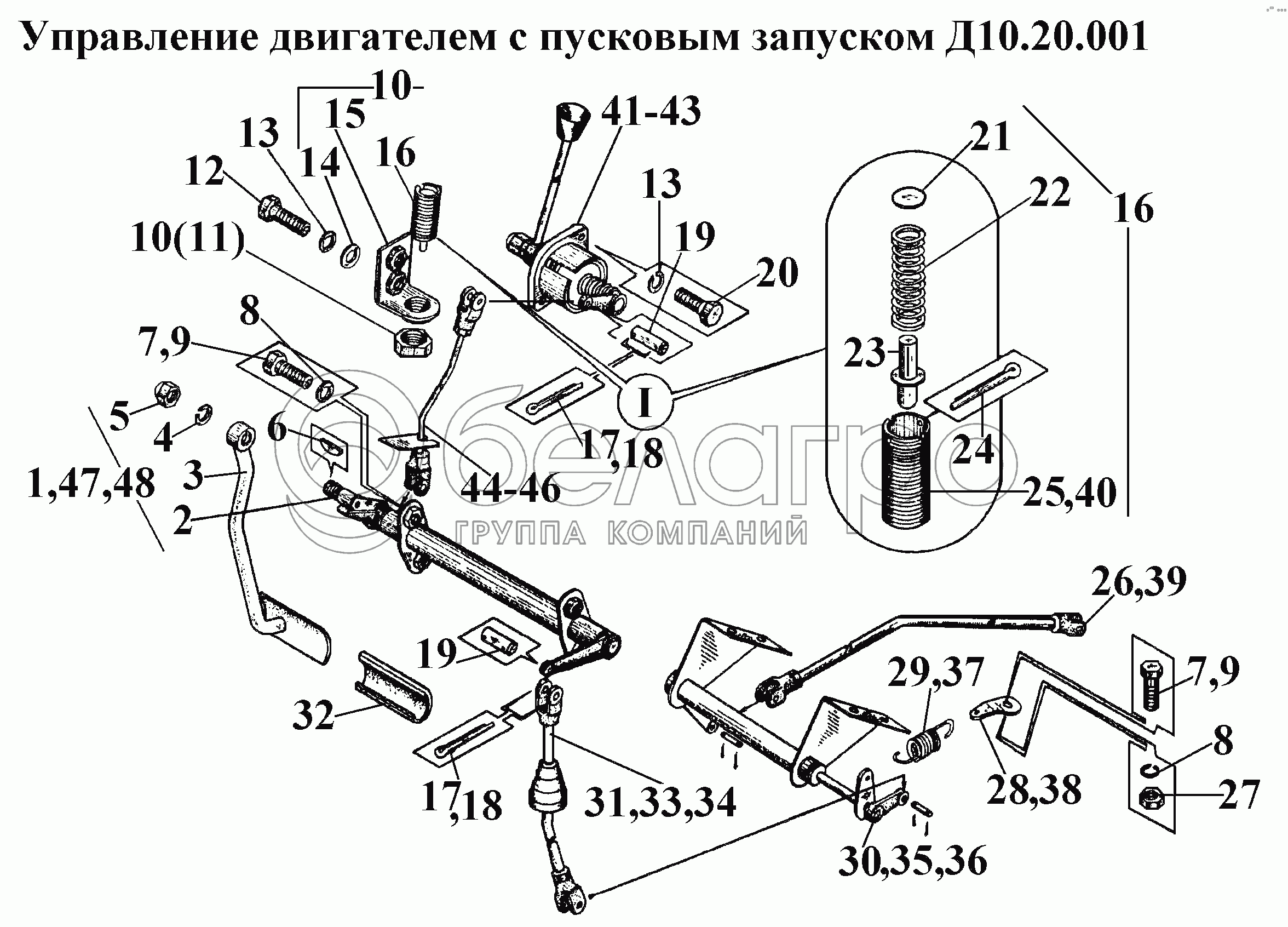

Управління двигуном із пусковим приводом Д10.20.001
ВГТЗ ВТ-100Д — Двигун
1
2
3
4
5
6
7
7
8
8
9
10
10
11
12
13
13
14
15
16
16
17
17
18
18
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
43
44
46
47
48
Специфікація (62)
| № | Артикул | Назва | Наявність | Ціна | К-сть | |
|---|---|---|---|---|---|---|
| 1 | Кронштейн педалі | 1 шт | ||||
| 2 | Кронштейн педалі | 1 шт | ||||
| 3 | Педаль управління | 1 шт | ||||
| 4 | Шайба ГОСТ 6402-70 | 1 шт | ||||
| 5 | Ковпачкова гайка | 1 шт | ||||
| 6 | Шпонка | 1 шт | ||||
| 7 | Болт | 9 шт | ||||
| 8 | Шайба ГОСТ 6402-70 | 9 шт | ||||
| 9 | Болт | 9 шт | ||||
| 10 | Кронштейн з обмежувачем | 1 шт | ||||
| 11 | Гайка | 1 шт | ||||
| 12 | Болт | 7 шт | ||||
| 13 | Шайба ГОСТ 6402-70 | 4 шт | ||||
| 14 | Шайба | 2 шт | ||||
| 15 | Кронштейн із бонками | 1 шт | ||||
| 16 | Обмежувач | 1 шт | ||||
| 17 | Шплінт | 12 шт | ||||
| 18 | Шплінт | 12 шт | ||||
| 19 | Палець | 6 шт | ||||
| 20 | Болт | 2 шт | ||||
| 21 | Дно | 1 шт | ||||
| 22 | Пружина | 1 шт | ||||
| 23 | Наголос | 1 шт | ||||
| 24 | Шплінт | 1 шт | ||||
| 25 | Корпус | 1 шт | ||||
| 26 | Тяга до паливного насоса | 1 шт | ||||
| 27 | Гайка | 1 шт | ||||
| 28 | Кронштейн пружини | 1 шт | ||||
| 29 | Пружина | 1 шт | ||||
| 30 | Кронштейн із важелями | 1 шт | ||||
| 31 | Тяга з чохлом | 1 шт | ||||
| 32 | Чохол | 1 шт | ||||
| 33 | Тяга з чохлом | 1 шт | ||||
| 34 | Тяга з чохлом | 1 шт | ||||
| 35 | Кронштейн із важелями | 1 шт | ||||
| 36 | Кронштейн із важелями | 1 шт | ||||
| 37 | Пружина | 1 шт | ||||
| 38 | Кронштейн пружини | 1 шт | ||||
| 39 | Тяга до паливного насоса | 1 шт | ||||
| 40 | Корпус | 1 шт | ||||
| 41 | Муфта управління | 1 шт | ||||
| 43 | Муфта управління | 1 шт | ||||
| 44 | Тяга | 1 шт | ||||
| 45 | Тяга | 1 шт | ||||
| 46 | Тяга | 1 шт | ||||
| 47 | Кронштейн педалі | 1 шт | ||||
| 48 | Кронштейн педалі | 1 шт | ||||
| Болт | 7 шт | |||||
| Гайка | 1 шт | |||||
| Палець | 6 шт | |||||
| Обмежувач | 1 шт | |||||
| Болт | 2 шт | |||||
| Кронштейн педалі | 1 шт | |||||
| Кронштейн педалі | 1 шт | |||||
| Шплінт | 1 шт | |||||
| Кронштейн із бонками | 1 шт | |||||
| Ковпачкова гайка | 1 шт | |||||
| Педаль управління | 1 шт | |||||
| Педаль управління | 1 шт | |||||
| Кронштейн з обмежувачем | 1 шт | |||||
| Шайба | 2 шт | |||||
| Гайка | 1 шт |
