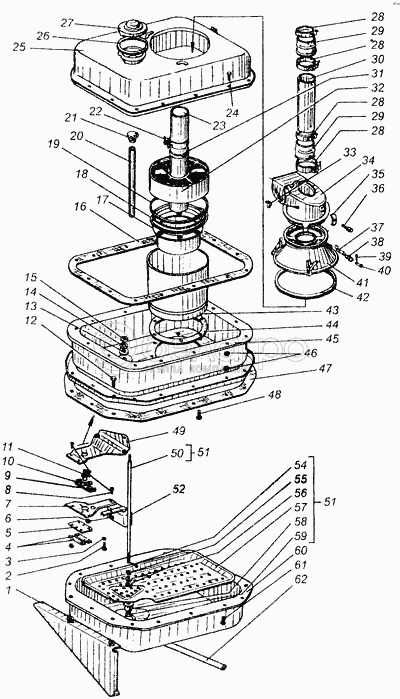

Вентиляційна установка
ВГТЗ ДТ-75В, ДП-75БВ, ДП-75Н — Кузов
1
4
5
7
9
10
11
16
17
18
19
20
21
22
23
25
26
27
28
28
28
28
29
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
51
52
54
55
57
58
59
60
61
62
Специфікація (59)
| № | Артикул | Назва | Наявність | Ціна | К-сть | |
|---|---|---|---|---|---|---|
| 1 | Кронштейн | 2 шт | ||||
| 4 | Планка | 2 шт | ||||
| 5 | Пластина | 1 шт | ||||
| 7 | Коромисло | 1 шт | ||||
| 9 | Шайба | 2 шт | ||||
| 10 | Клапан | 1 шт | ||||
| 11 | Штуцер | 1 шт | ||||
| 16 | Прокладка | 1 шт | ||||
| 17 | Повітропровід | 1 шт | ||||
| 18 | Кільце | 1 шт | ||||
| 19 | Прокладка | 2 шт | ||||
| 20 | Трубка | 1 шт | ||||
| 21 | Маховичок | 1 шт | ||||
| 22 | Гвинтовий стяжний хомут, ХСВ-73 | 1 шт | ||||
| 23 | Труба | 1 шт | ||||
| 25 | Половина бака | 1 шт | ||||
| 26 | Прокладка | 1 шт | ||||
| 27 | Кришка | 1 шт | ||||
| 28 | Стяжний хомут | 1 шт | ||||
| 29 | Манжета | 1 шт | ||||
| 30 | Труба | 1 шт | ||||
| 31 | Кільце | 1 шт | ||||
| 32 | Касета | 1 шт | ||||
| 33 | Гайка-баранчик | 1 шт | ||||
| 34 | Патрубок | 1 шт | ||||
| 35 | Дужка | 1 шт | ||||
| 36 | Фіксатор | 1 шт | ||||
| 37 | Засувка | 3 шт | ||||
| 38 | Пружина | 3 шт | ||||
| 39 | Шплінт 1,6×12 ГОСТ 397-79 | 6 шт | ||||
| 40 | Вісь ГОСТ 9650-71 | 6 шт | ||||
| 41 | Кожух | 1 шт | ||||
| 42 | Кільце | 1 шт | ||||
| 43 | Корпус | 1 шт | ||||
| 44 | Прокладка | 1 шт | ||||
| 45 | Половина бака | 1 шт | ||||
| 46 | Гайка ГОСТ 5915-70 | 27 шт | ||||
| 47 | Прокладка | 1 шт | ||||
| 48 | Болт ГОСТ 7796-70 | 32 шт | ||||
| 49 | Кронштейн | 1 шт | ||||
| 50 | Стрижень | 1 шт | ||||
| 51 | Стрижень із решіткою | 1 шт | ||||
| 52 | Поплавок | 1 шт | ||||
| 54 | Шплінт 2,5×25 ГОСТ 397-79 | 1 шт | ||||
| 55 | Шайба ГОСТ 11371-68 | 1 шт | ||||
| 57 | Решітка | 1 шт | ||||
| 58 | Затор | 1 шт | ||||
| 59 | Гайка пробки | 1 шт | ||||
| 60 | Піддон | 1 шт | ||||
| 61 | Болт ГОСТ 1798-70 | 2 шт | ||||
| 62 | Зливний шланг | 1 шт | ||||
| Повітряочисник | 1 шт | |||||
| Сегментна шпонка 6х30, ГОСТ 8795-70 | 1 шт | |||||
| Шайба ГОСТ 6402-70 | 2 шт | |||||
| Гайка ГОСТ 5916-70 | 1 шт | |||||
| Гайка ГОСТ 5927-70 | 7 шт | |||||
| Гвинт ГОСТ 17473-72 | 7 шт | |||||
| Прокладка | 1 шт | |||||
| Вентиляційна установка | шт |
Натисніть на каталожний номер, щоб побачити всі застосування деталі.
