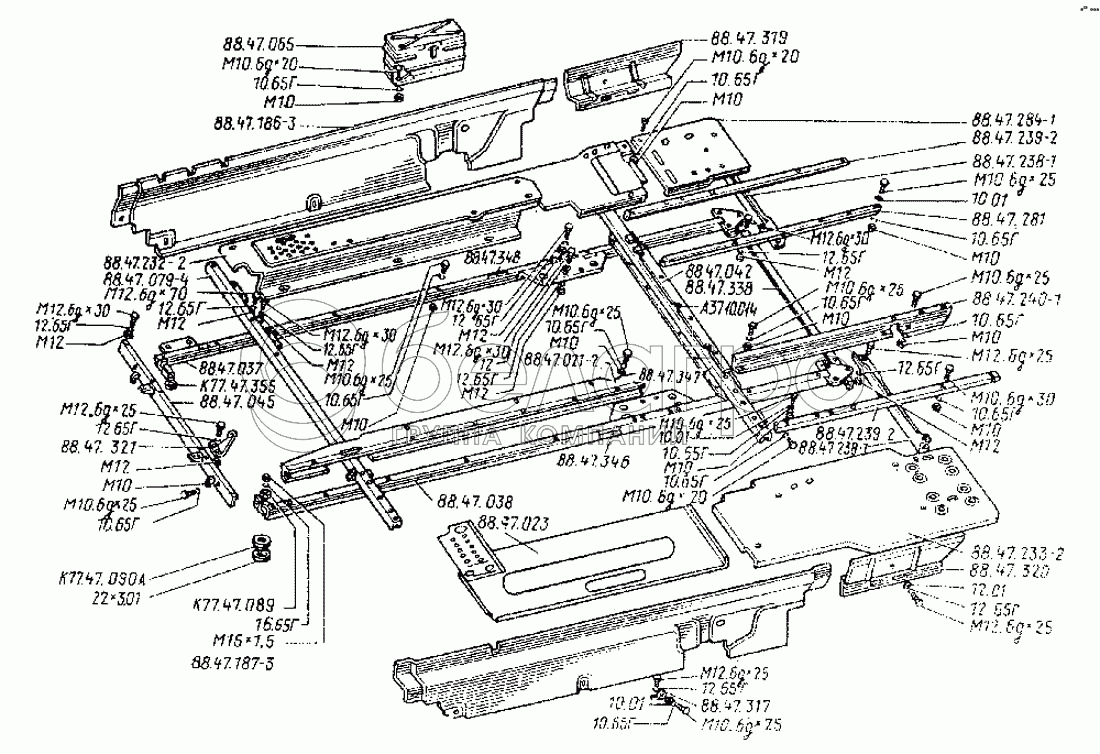

Обшивка. Основа в зборі

ВГТЗ ДТ-75Н — Кузов

Облицювання

Блок-картер

10.01

10.65Г

12.01

12.65Г

16.65Г

22х3.01

88.47.021-2

88.47.023

88.47.037

88.47.038

88.47.042

88.47.045

88.47.079-4

88.47.186-3

88.47.187-3

88.47.232-2

88.47.233-2

88.47.238-1

88.47.239-2

88.47.240-1

88.47.281

88.47.284-1

88.47.317

88.47.319

88.47.320

88.47.321

88.47.338

88.47.346

88.47.347

88.47.348

К77.47.089

К77.47.090А

К77.47.355

М10

М10.6gХ25

М10.6gХ30

М12

М12.6gх25

М12.6gх30

М12.6gх70

М16х1,5

Специфікація (43)

Артикул	Назва	К-сть
88.47.037	Правий кутник	1 шт
88.47.348	Праве ущільнення	1 шт
88.47.284-1	Підкрилок	1 шт
К77.47.089	Верхня подушка	6 шт
К77.47.090А	Нижня подушка	шт
88.47.239-2	Кутник	2 шт
88.47.338	Задній кутник	1 шт
88.47.038	Лівий кутник	1 шт
88.47.045	Передній кутник	1 шт
88.47.347	Заднє ущільнення	1 шт
88.47.346	Ущільнювач лівий	1 шт
88.47.023	Піддон	1 шт
10.01	Шайба ГОСТ 11371-78	21 шт
12.01	Шайба ГОСТ 11371-68	4 шт
22х3.01	Шайба	6 шт
10.65Г	Шайба ГОСТ 6402-70	25 шт
12.65Г	Шайба ГОСТ 6402-70	22 шт
88.47.233-2	Праве крило	шт
М10.6gХ30	Болт ГОСТ 7796-70	шт
16.65Г	Шайба ГОСТ 6402-70	шт
М10.6gХ25	Болт ГОСТ 7796-70	шт
88.47.240-1	Лівий кронштейн	1 шт
88.47.079-4	Поперечна передня балка	1 шт
М12.6gх25	Болт	4 шт
М12.6gх30	Болт	17 шт
М12.6gх70	Болт	1 шт
М10	Гайка ГОСТ 5915-70	23 шт
М12	Гайка ГОСТ 5915-70	22 шт
М16х1,5	Гайка	6 шт
88.47.320	Лівий закрилок	1 шт
88.47.319	Правий закрилок	1 шт
88.47.238-1	Лівий кронштейн	1 шт
88.47.042	Поперечна задня балка	1 шт
88.47.317	Кронштейн нижніх листів	2 шт
88.47.321	Кронштейн основи управління	2 шт
88.47.281	Правий кронштейн	1 шт
88.47.233-3	Ліве крило	1 шт
88.47.232-2	Праве крило	1 шт
88.47.186-3	Правий задній бічний лист	1 шт
88.47.187-3	Лівий задній бічний лист	1 шт
К77.47.355	Права передня обойма	1 шт
88.47.021-2	Опора у зборі	1 шт
88.47.066-3	Підстава	1 шт
