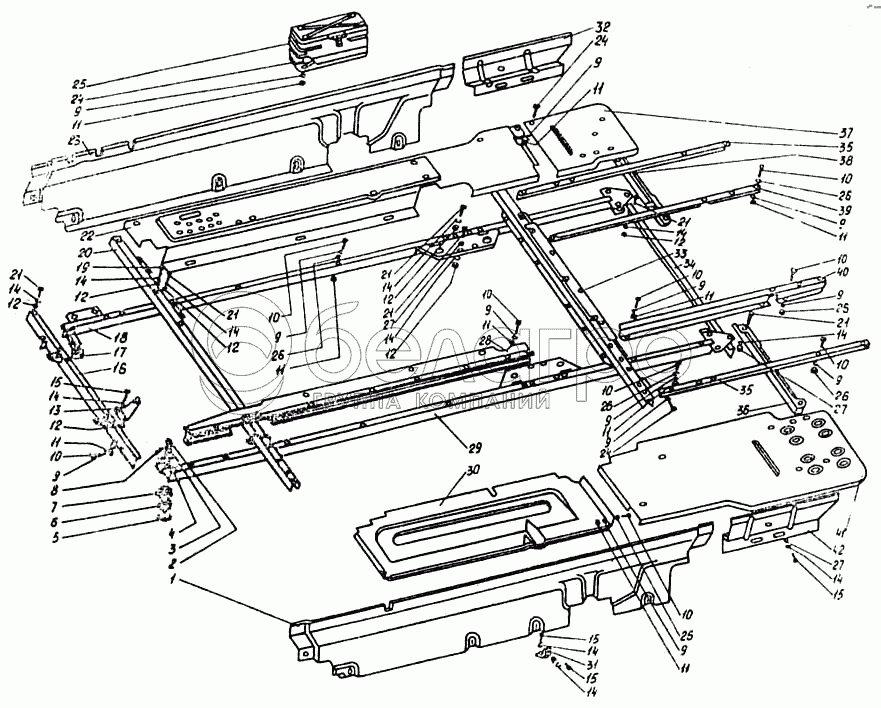

Обшивка трактора. Основа та опора
ВГТЗ ДТ-75МВ — Кузов
1
2
3
4
6
7
8
9
9
9
9
9
9
9
9
9
9
9
9
10
10
10
10
10
10
10
10
10
11
11
11
11
11
11
11
11
11
12
12
12
12
12
12
12
13
14
14
14
14
14
14
14
14
14
14
14
15
15
15
15
16
17
18
19
20
21
21
21
21
21
21
22
23
24
24
24
25
25
26
26
26
26
26
28
29
30
31
32
33
34
35
37
39
41
42
Специфікація (39)
| № | Артикул | Назва | Наявність | Ціна | К-сть | |
|---|---|---|---|---|---|---|
| 1 | Лівий задній бічний лист | 1 шт | ||||
| 2 | Гайка М16х1,5,8 ГОСТ 5915-70 | 1 шт | ||||
| 3 | Шайба 16.01 ГОСТ 11371-78 | 3 шт | ||||
| 4 | Верхня подушка | 6 шт | ||||
| 6 | Нижня подушка | 6 шт | ||||
| 7 | Обойма подушки | 5 шт | ||||
| 8 | Шплінт 4х36-001 ГОСТ 397-79 | 6 шт | ||||
| 9 | Шайба 1065Г05 ГОСТ 6402-70 | 38 шт | ||||
| 10 | Болт М10.6gх25.88.35.016 ГОСТ 7796-70 | 12 шт | ||||
| 11 | Гайка М10.6.016 ГОСТ 5915-70 | 8 шт | ||||
| 12 | Гайка М12.6.016 ГОСТ 5915-70 | 22 шт | ||||
| 13 | Кронштейн основи управління | 2 шт | ||||
| 14 | Шайба 1265Г05 ГОСТ 6402-70 | 4 шт | ||||
| 15 | Болт М12.6gх25-88.35.016 ГОСТ 7796-70 | 34 шт | ||||
| 16 | Передній кутник | 1 шт | ||||
| 17 | Права передня обойма | 1 шт | ||||
| 18 | Правий кутник | 1 шт | ||||
| 19 | Болт М12.6gх70.88.35.016 ГОСТ 7796-70 | 1 шт | ||||
| 20 | Поперечна передня балка | 1 шт | ||||
| 21 | Болт М12.6gх30.88.35.016 ГОСТ 7796-70 | 2 шт | ||||
| 22 | Праве крило | 1 шт | ||||
| 23 | Правий задній бічний лист | 1 шт | ||||
| 24 | Болт М10.6gх20.88.35.016 ГОСТ 7796-70 | 25 шт | ||||
| 25 | Ящик для інструментів | 1 шт | ||||
| 26 | Шайба 10.01 ГОСТ 11371-78 | 6 шт | ||||
| 28 | Опора у зборі | 1 шт | ||||
| 29 | Лівий кутник | 1 шт | ||||
| 30 | Піддон бака | 1 шт | ||||
| 31 | Кронштейн нижніх листів | 8 шт | ||||
| 32 | Правий закрилок | 1 шт | ||||
| 33 | Поперечна задня балка | 1 шт | ||||
| 34 | Задній кутник | 1 шт | ||||
| 35 | Кутник | 2 шт | ||||
| 36 | Лівий кронштейн | 1 шт | ||||
| 37 | Підкрилок | 1 шт | ||||
| 39 | Правий кронштейн | 1 шт | ||||
| 41 | Ліве крило | 1 шт | ||||
| 42 | Лівий закрилок | 1 шт | ||||
| Підстава | 1 шт |
Натисніть на каталожний номер, щоб побачити всі застосування деталі.
