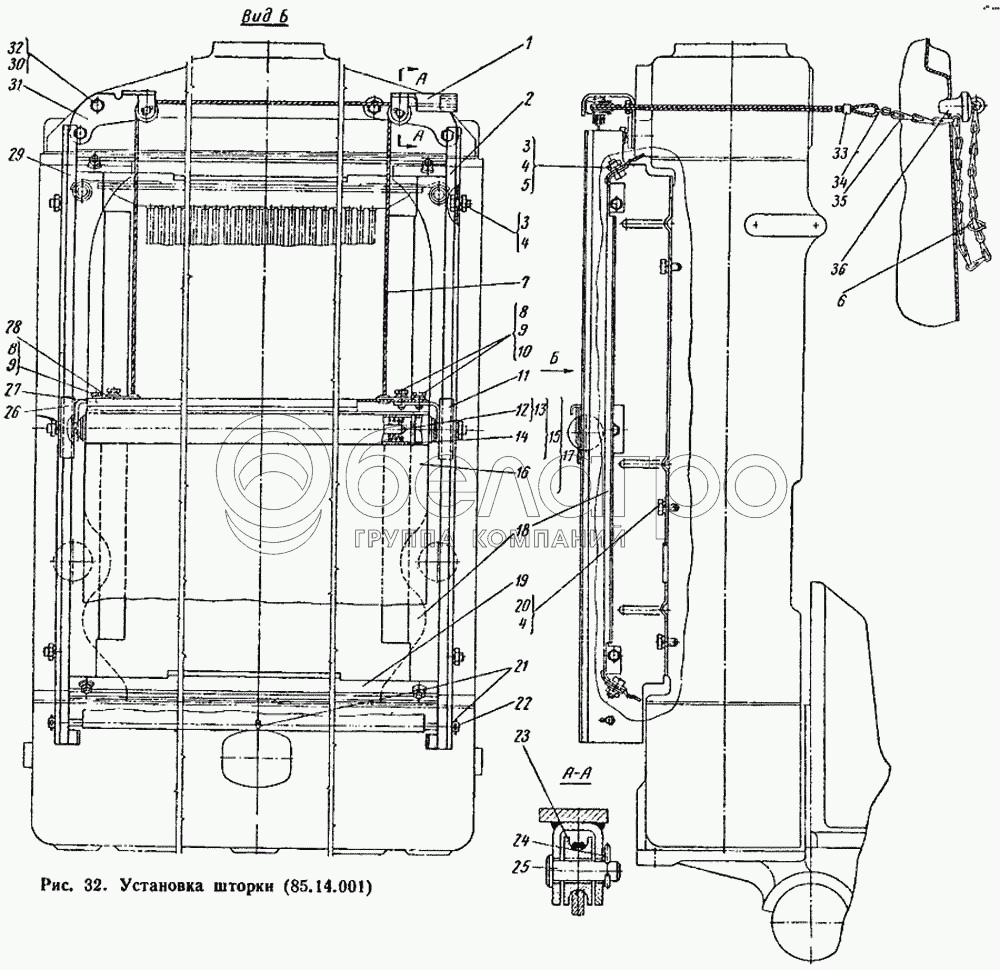

Встановлення шторки (85.14.001)
ВГТЗ ДТ-75М — Двигун
1
2
3
3
4
4
4
5
7
8
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
23
24
25
29
30
31
32
35
Специфікація (31)
| № | Артикул | Назва | Наявність | Ціна | К-сть | |
|---|---|---|---|---|---|---|
| 1 | Лівий кронштейн у зборі | 1 шт | ||||
| 2 | Ліва стійка у зборі | 1 шт | ||||
| 3 | Гайка М8, ГОСТ 5915-62 | 10 шт | ||||
| 4 | Пружинна шайба 8Т, ГОСТ 6402-61 | 6 шт | ||||
| 5 | Шайба 8, ГОСТ 11371-65 | 4 шт | ||||
| 7 | Трос у зборі | 1 шт | ||||
| 8 | Болт М6Х14, ГОСТ 7798-52 | 4 шт | ||||
| 9 | Пружинна шайба 6Н, ГОСТ 6402-61 | 4 шт | ||||
| 10 | Шайба 6, ГОСТ 11371-65 | 3 шт | ||||
| 11 | Лівий кутник у зборі | 1 шт | ||||
| 12 | Стрижень у зборі | 1 шт | ||||
| 13 | Пружина у зборі | 1 шт | ||||
| 14 | Труба у комплекті | 1 шт | ||||
| 15 | Барабан заслінки | 1 шт | ||||
| 16 | Шторка | 1 шт | ||||
| 17 | Барабан із заслінкою у зборі | 1 шт | ||||
| 18 | Вертикальний щиток у зборі | 2 шт | ||||
| 19 | Горизонтальний щиток | 2 шт | ||||
| 20 | Болт М8Х16, ГОСТ 7796-62 | 10 шт | ||||
| 21 | Шплінт 2Х20, ГОСТ 397-54 | 3 шт | ||||
| 23 | Відеоролик | 3 шт | ||||
| 24 | Шплінт 2Х12, ГОСТ 397-66 | 3 шт | ||||
| 25 | Пальце з головкою | 3 шт | ||||
| 25 | Правий кутник у комплекті | 1 шт | ||||
| 29 | Права стійка у зборі | 1 шт | ||||
| 30 | Пружинна шайба 10Н, ГОСТ 6402-61 | 4 шт | ||||
| 31 | Правий кронштейн у зборі | 1 шт | ||||
| 32 | Болт М10Х20, ГОСТ 7796-62 | 4 шт | ||||
| 35 | Ланцюг у зборі | 1 шт | ||||
| Встановлення шторки | 1 шт | |||||
| Заклепка 5Х38, ГОСТ 10299-62 | 1 шт |
Натисніть на каталожний номер, щоб побачити всі застосування деталі.
