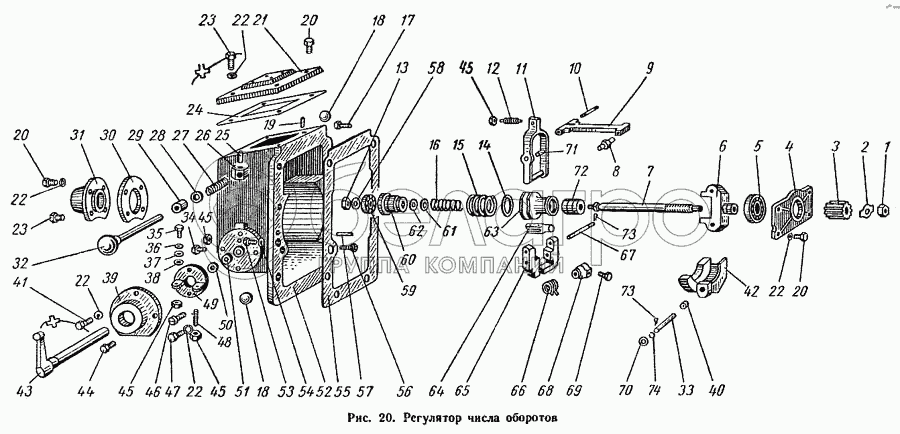

Регулятор частоти обертання
ВГТЗ ДТ-75М — Двигун
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
20
20
20
21
22
22
22
22
22
23
23
24
25
26
27
28
29
30
31
32
33
35
36
37
38
39
40
41
42
43
44
45
45
45
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
73
74
Специфікація (84)
| № | Артикул | Назва | Наявність | Ціна | К-сть | |
|---|---|---|---|---|---|---|
| 1 | Гайка валика регулятора | 1 шт | ||||
| 2 | Шайба ролика регулятора | 1 шт | ||||
| 3 | Шестерня валика регулятора | 1 шт | ||||
| 4 | Гніздо кулькового підшипника | 1 шт | ||||
| 5 | Кульковий підшипник 46203, ГОСТ 831-54 | 1 шт | ||||
| 6 | Перехрестя вантажів | 1 шт | ||||
| 7 | Валик регулятора | 1 шт | ||||
| 8 | Кулачок тяги регулятора | 1 шт | ||||
| 9 | Тяга регулятора | 1 шт | ||||
| 10 | Коротка вісь вилки | 1 шт | ||||
| 11 | Вилка тяги регулятора | 1 шт | ||||
| 12 | Болт вилки | 1 шт | ||||
| 13 | Гайка М8-055, ГОСТ 5929-62 | 1 шт | ||||
| 14 | Регулювальна прокладка | 5 шт | ||||
| 15 | Зовнішня пружина регулятора | 1 шт | ||||
| 16 | Внутрішня пружина регулятора | 1 шт | ||||
| 17 | Болт IIIМ8Х25, клас 2-015, ГОСТ 7796-62 | 1 шт | ||||
| 18 | Заглушка 16, ГОСТ 3111-46 | 2 шт | ||||
| 19 | Циліндричний штифт | 3 шт | ||||
| 20 | Болт М6Х16 кл. 2-015, ГОСТ 7798-62 | 7 шт | ||||
| 21 | Верхня кришка корпусу регулятора | 1 шт | ||||
| 22 | Пружинна шайба 6Н 65Г, ГОСТ 6402-61 | 16 шт | ||||
| 23 | Болт IIIМ6Х16, клас 2-015, ГОСТ 7798-62 | 1 шт | ||||
| 24 | Прокладка | 1 шт | ||||
| 25 | Гвинт призми | 1 шт | ||||
| 26 | Призма валика збагачувача | 1 шт | ||||
| 27 | Пружина валика збагачувача | 1 шт | ||||
| 28 | Шайба сальника валика збагачувача | 1 шт | ||||
| 29 | Ущільнювач валика збагачувача | 1 шт | ||||
| 30 | Прокладка | 1 шт | ||||
| 31 | Задня кришка регулятора | 1 шт | ||||
| 32 | Валик збагачувача у зборі | 1 шт | ||||
| 33 | Вісь навантаження регулятора | 2 шт | ||||
| 35 | Регулювальний болт | 1 шт | ||||
| 36 | Регулювальна прокладка | 3 шт | ||||
| 37 | Регулювальна прокладка | 3 шт | ||||
| 38 | Регулювальна прокладка | 2 шт | ||||
| 39 | Кришка упору | 1 шт | ||||
| 40 | Втулка вантажу | 4 шт | ||||
| 41 | Болт IIIМ6Х14, клас 2-015, ГОСТ 7798-62 | 3 шт | ||||
| 42 | Навантаження на регулятор | 2 шт | ||||
| 43 | Валик із важелем | 1 шт | ||||
| 44 | Болт М6Х14 класу 2-015, ГОСТ 7798-62 | 4 шт | ||||
| 45 | Гайка Мб кл. 2-055, ГОСТ 5915-62 | 4 шт | ||||
| 46 | Гвинт М6Х12, клас 2-015, ГОСТ 1490-62 | 1 шт | ||||
| 47 | Болт М6Х14 класу 2-015, ГОСТ 7799-57 | 4 шт | ||||
| 48 | Шпилька-обмежувач відключення подачі | 1 шт | ||||
| 49 | Шайба упору | 1 шт | ||||
| 50 | Обойма сальника | 1 шт | ||||
| 51 | Кільце сальника | 1 шт | ||||
| 52 | Корпус регулятора | 1 шт | ||||
| 53 | Болт М8Х25, клас 2-015, ГОСТ 7796-62 | 7 шт | ||||
| 54 | Пружинна шайба 8Н 65Г, ГОСТ 6402-61 | 8 шт | ||||
| 55 | Прокладка | 1 шт | ||||
| 56 | Жорсткий упор | 1 шт | ||||
| 57 | Установчий штифт | 2 шт | ||||
| 58 | Замкова шайба | 1 шт | ||||
| 59 | Кульковий підшипник 200, ГОСТ 8338-57 | 1 шт | ||||
| 60 | Сідло пружини регулятора | 1 шт | ||||
| 61 | Регулювальна прокладка | 4 шт | ||||
| 62 | Регулювальна прокладка | 4 шт | ||||
| 63 | Муфта регулятора | 1 шт | ||||
| 64 | Втулка муфти | 1 шт | ||||
| 65 | Кронштейн вилки тяги регулятора | 1 шт | ||||
| 66 | Пружина кронштейна | 1 шт | ||||
| 67 | Вісь кронштейна | 1 шт | ||||
| 68 | Втулка пружини | 1 шт | ||||
| 69 | Болт М6Х20, клас 2-015, ГОСТ 7798-62 | 1 шт | ||||
| 70 | Стопорне кільце | 4 шт | ||||
| 71 | Штир вилки | 2 шт | ||||
| 72 | Кульковий підшипник 8202, ГОСТ 6874-54 | 1 шт | ||||
| 73 | Шплінт 2Х12-005, ГОСТ 397-64 | 2 шт | ||||
| 74 | Шайба осі вантажу | 8 шт | ||||
| Валик регулятора з хрестовиною у зборі | 1 шт | |||||
| Валик регулятора у зборі | 1 шт | |||||
| Тяга регулятора у зборі | 1 шт | |||||
| Ущільнювач корпусу регулятора у зборі | 1 шт | |||||
| Регулятор у зборі | 1 шт | |||||
| Муфта регулятора у зборі з втулкою | 1 шт | |||||
| Замкове кільце | 1 шт | |||||
| Корпус регулятора у зборі | 1 шт | |||||
| Вилка тяги регулятора у зборі | 1 шт | |||||
| Втулка пружини у зборі | 1 шт | |||||
| Узел регулятора в зборі | 1 шт |
Натисніть на каталожний номер, щоб побачити всі застосування деталі.
