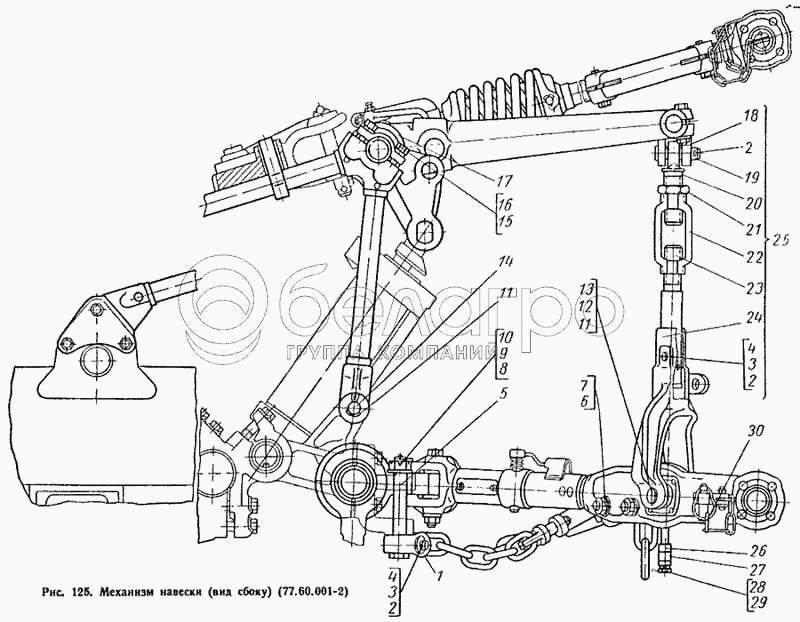

Механізм навіски (вид збоку) (77.60.001-2)
ВГТЗ ДТ-75М — Додаткове обладнання
2
2
2
3
3
4
4
5
7
8
9
10
11
11
12
13
14
16
17
18
21
21
23
25
26
28
29
30
Специфікація (25)
| № | Артикул | Назва | Наявність | Ціна | К-сть | |
|---|---|---|---|---|---|---|
| 2 | Шплінт, ГОСТ 397-66 | 8 шт | ||||
| 3 | Шайба 20, ГОСТ 11371-65 | 4 шт | ||||
| 4 | Палець сережки | 4 шт | ||||
| 5 | Пальце причіпної скоби | 2 шт | ||||
| 7 | Гайка М18Х1,5, ГОСТ 5915-62 | 4 шт | ||||
| 8 | Шплінт, ГОСТ 397-66 | 2 шт | ||||
| 9 | Шайба 27, ГОСТ 11371-65 | 3 шт | ||||
| 10 | Гайка М27Х1,5, ГОСТ 5916-62 | 2 шт | ||||
| 11 | Шплінт 8Х50, ГОСТ 397-66 | 10 шт | ||||
| 12 | Шайба | 2 шт | ||||
| 13 | Нижній палець важелів | 2 шт | ||||
| 14 | Пальцева стійка | 2 шт | ||||
| 16 | Болт М20Х50, ГОСТ 7796-62 | 8 шт | ||||
| 17 | Кришка | 2 шт | ||||
| 18 | Сережка-скоса | 2 шт | ||||
| 21 | Гайка М36Х3, ГОСТ 5915-62 | 2 шт | ||||
| 21 | Корпус запірного клапана шланга | 4 шт | ||||
| 23 | Гвинт розкосу | 2 шт | ||||
| 25 | Поперечина у зборі | 2 шт | ||||
| 26 | Спеціальна ланка | 2 шт | ||||
| 28 | Болт М16Х60, ГОСТ 7795-62 | 2 шт | ||||
| 29 | Пружинна шайба 16Н, ГОСТ 6402-61 | 6 шт | ||||
| 30 | Ланцюжок із засувкою у зборі | 2 шт | ||||
| 88 | Муфта розтяжок | 2 шт | ||||
| Механізм навіски у зборі | 1 шт |
Натисніть на каталожний номер, щоб побачити всі застосування деталі.
