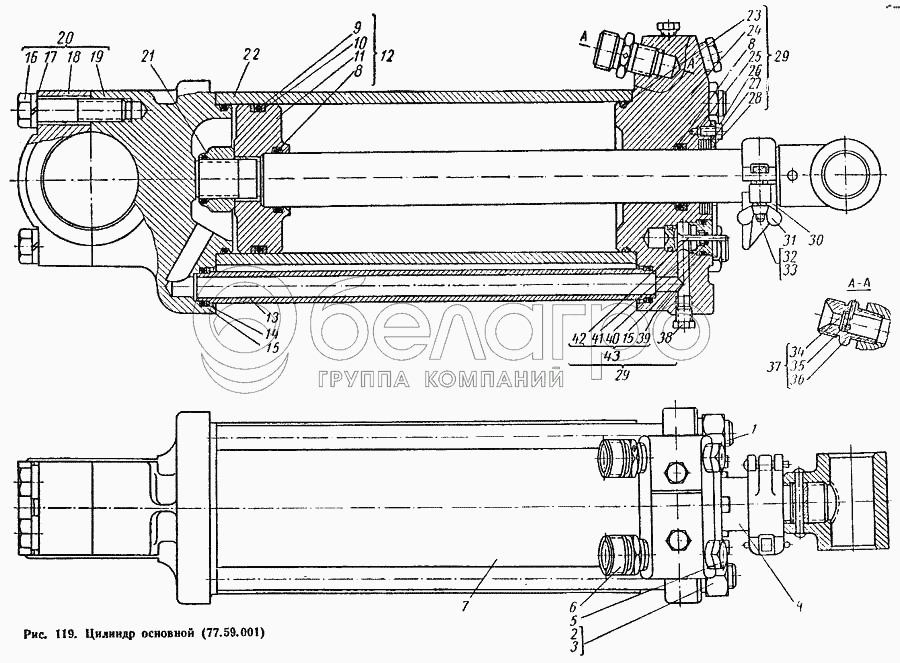

Основний циліндр (77.59.001)
ВГТЗ ДТ-75М — Додаткове обладнання
1
2
3
4
5
6
7
8
8
9
10
11
12
13
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
Специфікація (45)
| № | Артикул | Назва | Наявність | Ціна | К-сть | |
|---|---|---|---|---|---|---|
| 1 | Шпилька | 4 шт | ||||
| 2 | Гайка М18, ГОСТ 5915-62 | 4 шт | ||||
| 3 | Пружинна шайба 18Н, ГОСТ 6402-61 | 4 шт | ||||
| 4 | Шток у зборі | 1 шт | ||||
| 5 | Конічна різьбова заглушка КГ-1/2", ГОСТ 12720-67 | 4 шт | ||||
| 6 | Штуцер 1/3" | 3 шт | ||||
| 7 | Циліндр у зборі | 1 шт | ||||
| 8 | Кільце | 2 шт | ||||
| 9 | Кільце | 2 шт | ||||
| 10 | Прокладка | 2 шт | ||||
| 11 | Поршень | 1 шт | ||||
| 12 | Поршень у зборі | 1 шт | ||||
| 13 | Нафтопровід | 1 шт | ||||
| 14 | Шайба | 2 шт | ||||
| 15 | Кільце | 3 шт | ||||
| 16 | Болт М16Х65, ГОСТ 7795-62 | 4 шт | ||||
| 17 | Пружинна шайба 16Н, ГОСТ 6402-61 | 4 шт | ||||
| 18 | Бугель | 1 шт | ||||
| 19 | Задня кришка | 1 шт | ||||
| 20 | Задня кришка у зборі | 1 шт | ||||
| 21 | Гайка у зборі | 1 шт | ||||
| 22 | Корпус | 1 шт | ||||
| 23 | Кільце | 2 шт | ||||
| 24 | Передня кришка | 1 шт | ||||
| 25 | Прокладка | 1 шт | ||||
| 26 | Болт М6Х14, ГОСТ 7798-52 | 5 шт | ||||
| 27 | Чистик | 18 шт | ||||
| 28 | Кришка чистиків | 1 шт | ||||
| 29 | Передня кришка у зборі | 1 шт | ||||
| 30 | Опора в зборі | 1 шт | ||||
| 31 | Гайки-баранчики М6-001, ГОСТ 3032-66 | 2 шт | ||||
| 32 | Болт М6Х35, ГОСТ 7798-62 | 1 шт | ||||
| 33 | Пружинна шайба 6Н, ГОСТ 6402-61 | 1 шт | ||||
| 34 | Конічний штифт | 3 шт | ||||
| 35 | Шайба клапана | 1 шт | ||||
| 36 | Корпус уповільнювального клапана | 1 шт | ||||
| 37 | Заповільний клапан у зборі | 1 шт | ||||
| 38 | Конічна різьбова заглушка КГ-1/8", ГОСТ 12720-67 | 4 шт | ||||
| 39 | Корпус клапана | 1 шт | ||||
| 40 | Кільце | 1 шт | ||||
| 41 | Втулка | 1 шт | ||||
| 42 | Клапан з ущільненням | 1 шт | ||||
| 43 | Клапан у зборі | 1 шт | ||||
| Основний циліндр | 1 шт | |||||
| Опорний палець | 1 шт |
Натисніть на каталожний номер, щоб побачити всі застосування деталі.
