Нормалі
ХТЗ (Т-150) Т-25Ф — Додатки
1
1
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
3
3
3
3
3
3
3
3
4
5
5
6
6
6
6
7
7
7
7
7
7
7
7
7
7
7
7
7
8
9
9

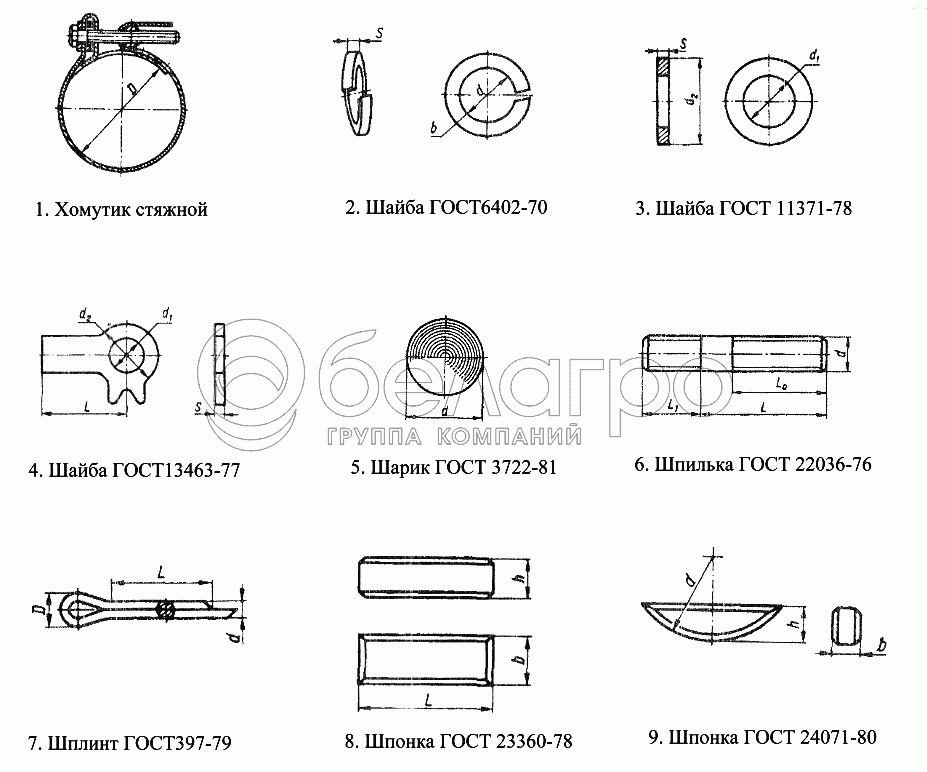

Специфікація (51)
| № | Артикул | Назва | Наявність | Ціна | К-сть | |
|---|---|---|---|---|---|---|
| 1 | Стяжний хомут ХСВА-73 (D=73, d=16) | 4 шт | ||||
| 1 | Стяжний хомут ХСВА-26 (D=26) | 2 шт | ||||
| 2 | Шайба 16.ОТ.65Г.05 ГОСТ 6402-70 (d=16,3, S=5,0, b=5,0) | 11 шт | ||||
| 2 | Шайба 8.65Г.05 (d=8,2, S=2,0, b=2,0 | 159 шт | ||||
| 2 | Шайба 6.65Г.05 ГОСТ 6402-70 (d=6,1, S=1,6, b=1,6) | 97 шт | ||||
| 2 | Шайба 5.65Г.05 ГОСТ 6402-70 (d = 5,1, S = 1,4, b = 1,4) | 2 шт | ||||
| 2 | Шайба 4.65Г.05 ГОСТ 6402-70 (d=4,1, S=1,2, b=1,2) | 12 шт | ||||
| 2 | Шайба 3.65Г.05 ГОСТ 6402-70 (d=3,1, S=0,8, b=0,8) | 2 шт | ||||
| 2 | Шайба 18Т.65Г.05 ГОСТ 6402-70 (d = 18,3, S = 5,0, b = 5,0) | 2 шт | ||||
| 2 | Шайба 16Т.65Г.05 ГОСТ 6402-70 (d=16,3; S=4,5; b=4,5) | 15 шт | ||||
| 2 | Шайба 16.65Г.05 ГОСТ 6402-70 (d = 16,3; S = 4,0; b = 4,0) | 26 шт | ||||
| 2 | Шайба 14Т.65Г.05 ГОСТ 6402-70 (d=14,2, S=4,0, b=4,0) | 20 шт | ||||
| 2 | Шайба 14ОТ.65Г.05 ГОСТ 6402-70 (d=14,2, S=4,5, b=4,5) | 10 шт | ||||
| 2 | Шайба 14.65Г.05 ГОСТ 6402-70 (d=14,2, S=3,5, b=3,5) | 6 шт | ||||
| 2 | Шайба 12Т.65Г.05 ГОСТ 6402-70 (d = 12,2, S = 3,5, b = 3,5) | 49 шт | ||||
| 2 | Шайба 12ОТ.65Г.05 ГОСТ 6402-70 (d=12,2, S=4,0, b=4,0) | 25 шт | ||||
| 2 | Шайба 12.65Г.05 ГОСТ 6402-70 (d=12,2, S=4,0, b=4,0) | 67 шт | ||||
| 2 | Шайба 10Т.65Г.05 ГОСТ 6402-70 (d=10,2, S=2,5, b=2,5) | 8 шт | ||||
| 2 | Шайба 10.ОТ.65Г.05 ГОСТ 6402-70 (d=10,2, S=3,5, b=3,5) | 5 шт | ||||
| 2 | Шайба 10.65Г.05 (d=10,2, S=2,5, b=2,5 | 122 шт | ||||
| 3 | Шайба С27.01.0115 ГОСТ 11371-78 (d1=30,0, d2=50,0, S=4,0) | 2 шт | ||||
| 3 | Шайба С8.01.0115 ГОСТ 11371-78 (d1=9,0, d2=16, S=1,6) | 90 шт | ||||
| 3 | Шайба С6.01.0115 ГОСТ 11371-78 (d1=6,6, d2=12, S=1,6) | 72 шт | ||||
| 3 | Шайба С24.01.0115 ГОСТ 11371-78 (d1=26,0, d2=44, S=4,0) | 1 шт | ||||
| 3 | Шайба С16.01.0115 ГОСТ 11371-78 (d1=17,5, d2=30,0, S=3,0) | 3 шт | ||||
| 3 | Шайба С12.01.0115 ГОСТ 11371-78 (d1=13,5, d2=24,0, S=2,5) | 20 шт | ||||
| 3 | Шайба С10.01.0115 ГОСТ 11371-78 (d1 = 11,0, d2 = 20,0, S = 2,0) | 26 шт | ||||
| 3 | Шайба С22.01.0115 ГОСТ 11371-78 (d1=24,0; d2=39; S=3,0) | 1 шт | ||||
| 4 | Шайба 8.04.0115 ГОСТ 13463-77 (d1=8,4, d2=14,0, S=1,0, L=20,0) | 4 шт | ||||
| 5 | Кулька 15.081-60 ГОСТ 3722-81 (d=15) | 4 шт | ||||
| 5 | Кулька 7,938-100 ГОСТ 3722-81 (d=7) | 6 шт | ||||
| 6 | Шпилька М12х32.66.016 ГОСТ 22037-76 (d=12, L=32, L0=22, L1=20) | 20 шт | ||||
| 6 | Шпилька М12х35.66.013 ГОСТ 22036-76 (d=12, L=35, L0=26, L1=20) | 8 шт | ||||
| 6 | Шпилька М10х35.66.016 ГОСТ 22037-76 (d=10, L=35, L0=26, L1=16) | 4 шт | ||||
| 6 | Шпилька М10x2чx25.66.013 ГОСТ 22036-76 (d=10, L=25, L0=18, L1=16) | 5 шт | ||||
| 7 | Шплінт 2x12.016 ГОСТ 397-79 (d = 1,6, D = 3,6, L = 12) | 15 шт | ||||
| 7 | Шплінт 5x50.016 (d=4,4, D=9,5, L=50) | 1 шт | ||||
| 7 | Шплінт 5x45.016 (d=4,4, D=9,5, L=45) | 2 шт | ||||
| 7 | Шплінт 5x30.016 (d=4,4, D=9,5, L=30) | 2 шт | ||||
| 7 | Шплінт 4x50.016 (d=3,5, D=7,55, L=50) | 3 шт | ||||
| 7 | Шплінт 4x40.016 (d=3,5, D=7,55, L=40) | 4 шт | ||||
| 7 | Шплінт 4x32.016 (d=3,5, D=7,55, L=32) | 3 шт | ||||
| 7 | Шплінт 4x25.016 ГОСТ 397-79 (d=3,5, D=7,55, L=25) | 18 шт | ||||
| 7 | Шплінт 4x20.016 ГОСТ 397-79 (d=3,5, D=7,55, L=20) | 4 шт | ||||
| 7 | Шплінт 3,2x25.016 ГОСТ 397-79 (d=2,7, D=5,95, L=25) | 12 шт | ||||
| 7 | Шплінт 3,2x20,016 ГОСТ 397-79 (d=2,7, D=5,95, L=20) | 23 шт | ||||
| 7 | Шплінт 2,5x16,016 ГОСТ 397-79 (d=2, D=4,5, L=16) | 20 шт | ||||
| 7 | Шплінт 1,6x12,016 ГОСТ 397-79 (d=1,3, D=2,8, L=12) | 4 шт | ||||
| 8 | Шпонка 2-6x6x32 ГОСТ 23360-70 (b=6, h=6, L=32) | 4 шт | ||||
| 9 | Шпонка 5x9 ГОСТ 24071-80 (b=5, h=9, d=22) | 1 шт | ||||
| 9 | Шпонка 6x10 ГОСТ 24071-80 (b=6, h=10, d=25) | 3 шт |
Натисніть на каталожний номер, щоб побачити всі застосування деталі.
