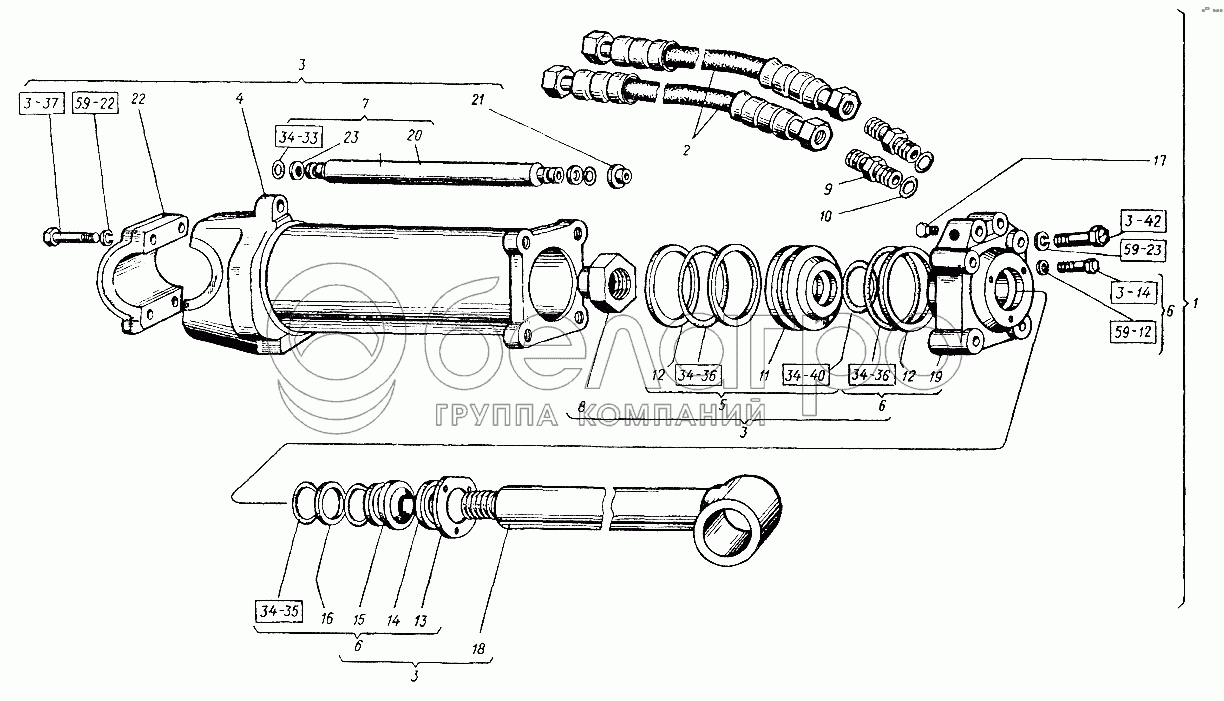

Гідросистема підвісного пристрою. Циліндр основний
ХТЗ (Т-150) Т-151К-08 — Додаткове обладнання
10.65Г.6402
18.65Г.6402
20.65Г.6402
М10x20.7796
М18x1,5x70.7796
М20х1,5x90.7796
Н1-125х0.9833
Н1-125х0.9833
Н1-60x50.9833
Н2-22х18.9833
У-55х50.9833
1
2
3
3
3
4
5
6
6
6
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20
21
22
23
Специфікація (33)
| № | Артикул | Назва | Наявність | Ціна | К-сть | |
|---|---|---|---|---|---|---|
| 1 | Основний циліндр у зборі | 1 шт | ||||
| 2 | Шланг високого тиску 16, армований | 2 шт | ||||
| 3 | Гідроциліндр | 1 шт | ||||
| 4 | Корпус | 1 шт | ||||
| 5 | Поршень | 1 шт | ||||
| 6 | Передня кришка | 1 шт | ||||
| 7 | Нафтопровід | 1 шт | ||||
| 8 | Гайка | 1 шт | ||||
| 9 | Вкручуваний штуцер | 2 шт | ||||
| 10 | Кільце Н1-25х20-4 ГОСТ 9833-61 | 2 шт | ||||
| 11 | Поршень | 1 шт | ||||
| 12 | Шайба | 3 шт | ||||
| 13 | Кришка | 1 шт | ||||
| 14 | Скребок | 1 шт | ||||
| 15 | Манжета | 1 шт | ||||
| 16 | Шайба | 2 шт | ||||
| 17 | Заглушка | 2 шт | ||||
| 18 | Шток | 1 шт | ||||
| 19 | Кришка | 1 шт | ||||
| 20 | Нафтопровід | 1 шт | ||||
| 21 | Клапан | 1 шт | ||||
| 22 | Бугель | 1 шт | ||||
| 23 | Захисна шайба | 2 шт | ||||
| Шайба (d=20,5, b=S=4,5) | 38 шт | |||||
| Шайба (d=18,3, b=S=4) | 5 шт | |||||
| Шайба | 635 шт | |||||
| Кільце (D=49, d=5,8) | 2 шт | |||||
| Кільце (D=48,5, d=3,3) | 1 шт | |||||
| Кільце (D=17,5, d=2,4) | 2 шт | |||||
| Кільце (D=112,5, d=5,8) | 2 шт | |||||
| Болт (d=20, l=90, L0=46, H=11, S=27) | 4 шт | |||||
| Болт (d=18, l=70, L0=42, H=10, S=24) | 4 шт | |||||
| Болт | 52 шт |
