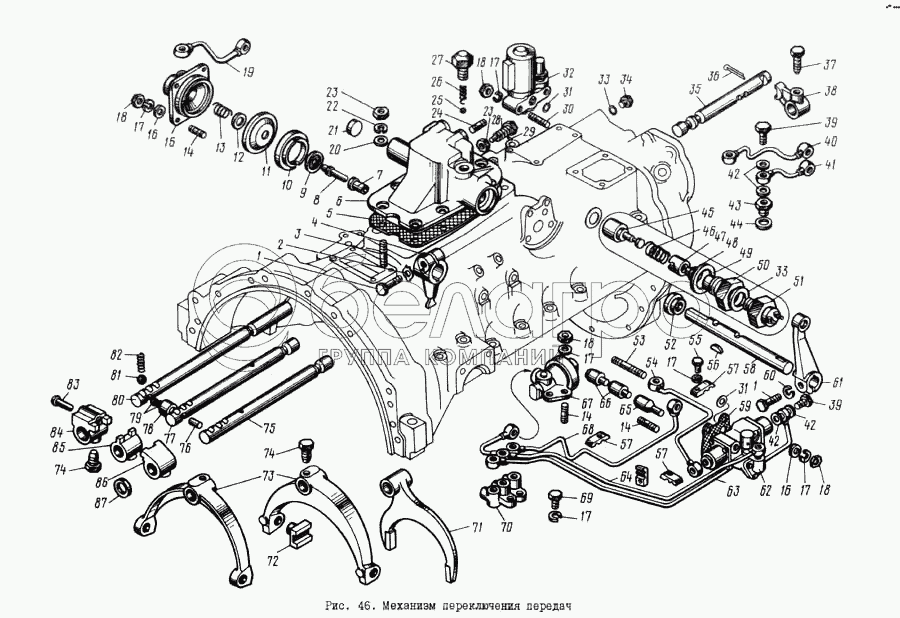

Механізми перемикання передач
ЯМЗ ЯМЗ-8421.10 — Трансмісія
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
14
15
16
16
17
17
17
17
17
17
18
18
18
18
19
20
21
22
23
23
24
25
26
27
28
29
30
32
33
33
34
35
36
37
38
39
39
40
41
42
42
42
43
44
45
46
47
48
49
50
52
53
54
55
57
57
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
74
75
76
77
78
79
80
81
82
83
84
85
86
87
Специфікація (86)
| № | Артикул | Назва | Наявність | Ціна | К-сть | |
|---|---|---|---|---|---|---|
| 1 | Болт | 2 шт | ||||
| 2 | Стопорна шайба | 1 шт | ||||
| 3 | Шпилька | 7 шт | ||||
| 4 | Важіль | 1 шт | ||||
| 5 | Прокладка | 1 шт | ||||
| 6 | Корпус опори | 1 шт | ||||
| 7 | Втулка | 1 шт | ||||
| 8 | Штовхач | 1 шт | ||||
| 9 | Тарілка | 1 шт | ||||
| 10 | Сідло | 1 шт | ||||
| 11 | Діафрагма | 1 шт | ||||
| 12 | Шайба | 1 шт | ||||
| 13 | Пружина | 1 шт | ||||
| 14 | Шпилька | 8 шт | ||||
| 15 | Корпус блокувального пристрою | 1 шт | ||||
| 16 | Шайба 8 | 8 шт | ||||
| 17 | Пружинна шайба | 12 шт | ||||
| 18 | Гайка | 12 шт | ||||
| 19 | Повітропровід | 1 шт | ||||
| 20 | Шайба | 7 шт | ||||
| 21 | Заглушка | 1 шт | ||||
| 22 | Пружинна шайба № 10 | 7 шт | ||||
| 23 | Гайка | 8 шт | ||||
| 24 | Шпилька | 2 шт | ||||
| 25 | Кулька-фіксатор | 1 шт | ||||
| 26 | Пружина | 1 шт | ||||
| 27 | Склянка пружини фіксатора | 1 шт | ||||
| 28 | Болт | 1 шт | ||||
| 29 | Затор | 1 шт | ||||
| 30 | Шпилька | 2 шт | ||||
| 32 | Клапан блокування | 1 шт | ||||
| 33 | Шайба | 3 шт | ||||
| 34 | Затор | 1 шт | ||||
| 35 | Шток | 1 шт | ||||
| 36 | Шплінт | 1 шт | ||||
| 37 | Болт | 1 шт | ||||
| 38 | Повідець | 1 шт | ||||
| 39 | Болт М10х1х22 | 15 шт | ||||
| 40 | Повітропровід | 1 шт | ||||
| 41 | Повітропровід | 1 шт | ||||
| 42 | Шайба | 30 шт | ||||
| 43 | Ввертиш | 6 шт | ||||
| 44 | Шайба 14 | 6 шт | ||||
| 45 | Штовхач вимикача | 2 шт | ||||
| 46 | Пружина | 2 шт | ||||
| 47 | Обмежувач пружини | 2 шт | ||||
| 48 | Сухар обмежувача | 2 шт | ||||
| 49 | Шайба | 2 шт | ||||
| 50 | Ввертиш | 2 шт | ||||
| 52 | Манжета | 1 шт | ||||
| 53 | Шпилька | 2 шт | ||||
| 54 | Повітропровід | 1 шт | ||||
| 55 | Болт М8х35 | 1 шт | ||||
| 57 | Дужка | 4 шт | ||||
| 58 | Валик | 1 шт | ||||
| 59 | Прокладка | 1 шт | ||||
| 60 | Пружинна шайба | 1 шт | ||||
| 61 | Важіль валика | 1 шт | ||||
| 62 | Повітророзподільник | 1 шт | ||||
| 63 | Повітропровід | 1 шт | ||||
| 64 | Повітропровід | 1 шт | ||||
| 65 | Сухар | 1 шт | ||||
| 66 | Сухар | 2 шт | ||||
| 67 | Редукційний клапан | 1 шт | ||||
| 68 | Повітропровід | 1 шт | ||||
| 69 | Болт М8х25 | 2 шт | ||||
| 70 | Розподільна колодка | 1 шт | ||||
| 71 | Перемикач | 1 шт | ||||
| 72 | Сухар | 4 шт | ||||
| 73 | Перемикач | 2 шт | ||||
| 74 | Установчий гвинт | 6 шт | ||||
| 75 | Шток вилки | 1 шт | ||||
| 76 | Штифт | 1 шт | ||||
| 77 | Шток вилки | 1 шт | ||||
| 78 | Втулка | 2 шт | ||||
| 79 | Кулька | 4 шт | ||||
| 80 | Шток вилки | 1 шт | ||||
| 81 | Кулька | 3 шт | ||||
| 82 | Пружина | 3 шт | ||||
| 83 | Запобіжник | 1 шт | ||||
| 84 | Головка штока вилки | 1 шт | ||||
| 85 | Головка штока вилки | 1 шт | ||||
| 86 | Головка штока вилки | 1 шт | ||||
| 87 | Заглушка | 4 шт | ||||
| Привід перемикача у зборі | 2 шт | |||||
| Корпус опори важелів дистанційного перемикання передач зі шпильками у зборі | 1 шт |
