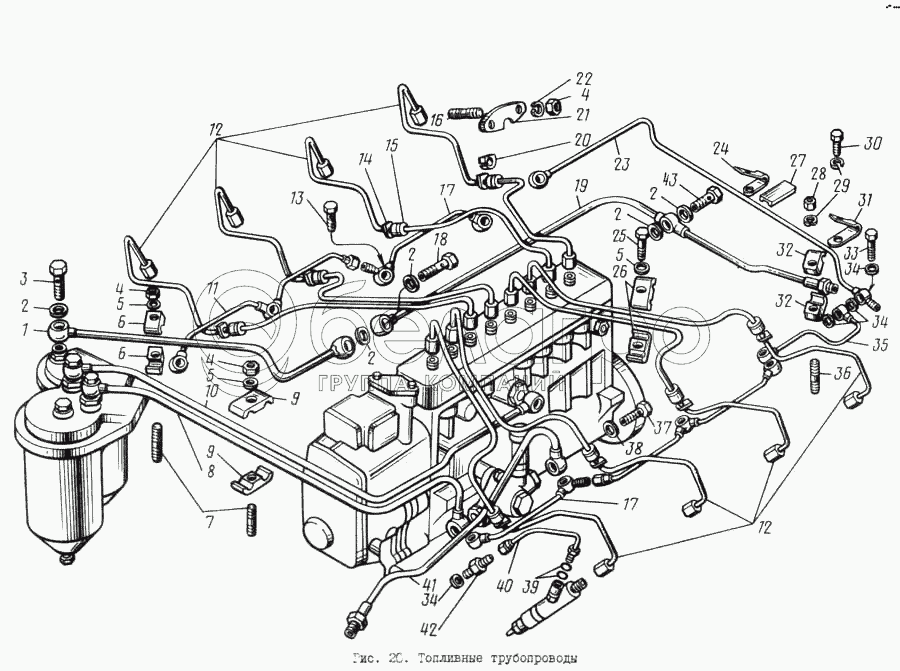

Паливні трубопроводи
ЯМЗ ЯМЗ-8421.10 — Двигун
1
2
2
2
2
2
3
4
4
4
5
5
5
6
6
7
8
9
9
10
11
12
12
13
14
15
16
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
32
33
34
34
34
35
36
37
38
38
39
40
41
42
43
Специфікація (44)
| № | Артикул | Назва | Наявність | Ціна | К-сть | |
|---|---|---|---|---|---|---|
| 1 | Трубка відведення паливного фільтра | 1 шт | ||||
| 2 | Шайба 14 | 7 шт | ||||
| 3 | Болт | 2 шт | ||||
| 4 | Гайка | 19 шт | ||||
| 5 | Плоска шайба | 7 шт | ||||
| 6 | Скоба у зборі | 2 шт | ||||
| 7 | Шпилька | 3 шт | ||||
| 8 | Трубка відведення паливного насоса | 1 шт | ||||
| 9 | Кріпильна скоба для трубок у зборі | 4 шт | ||||
| 10 | Підвідна трубка насоса високого тиску | 1 шт | ||||
| 11 | Довга дренажна трубка | 2 шт | ||||
| 12 | Трубка високого тиску | 8 шт | ||||
| 13 | Болт М10х1х22 | 6 шт | ||||
| 14 | Шайба | 8 шт | ||||
| 15 | Шайба | 8 шт | ||||
| 16 | Шпилька | 16 шт | ||||
| 17 | Коротка паливна дренажна трубка | 2 шт | ||||
| 18 | Болт | 1 шт | ||||
| 19 | Відвідна трубка паливного насоса високого тиску | 1 шт | ||||
| 20 | Ущільнювач | 8 шт | ||||
| 21 | Фланець | 8 шт | ||||
| 22 | Пружинна шайба | 16 шт | ||||
| 23 | Дренажна трубка форсунок | 1 шт | ||||
| 24 | Затискач для кріплення дренажної трубки | 2 шт | ||||
| 25 | Болт М8х35 | 4 шт | ||||
| 26 | Дужка | 8 шт | ||||
| 27 | Прокладка | 3 шт | ||||
| 28 | Гайка | 1 шт | ||||
| 29 | Пружинна шайба № 10 | 1 шт | ||||
| 30 | Болт | 1 шт | ||||
| 31 | Кляммер | 1 шт | ||||
| 32 | Колодка | 2 шт | ||||
| 33 | Болт | 3 шт | ||||
| 34 | Шайба | 29 шт | ||||
| 35 | Дренажна трубка | 1 шт | ||||
| 36 | Шпилька | 1 шт | ||||
| 37 | Болт | 5 шт | ||||
| 38 | Прокладка | 10 шт | ||||
| 38 | Шайба | 10 шт | ||||
| 39 | Ущільнювальне кільце | 16 шт | ||||
| 40 | Дренажна трубка форсунки | 8 шт | ||||
| 41 | Трубка, що підводить паливо до паливонагнітального насоса | 1 шт | ||||
| 42 | Ніппель | 8 шт | ||||
| 43 | Перепускний клапан у зборі | 1 шт |
Натисніть на каталожний номер, щоб побачити всі застосування деталі.
