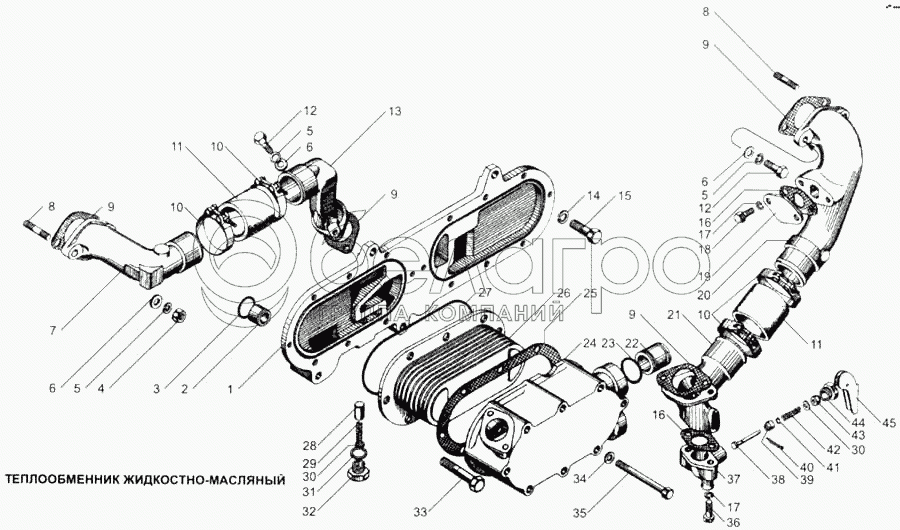

Рідинно-масляний теплообмінник
ЯМЗ ЯМЗ-7511 — Двигун
1
2
4
5
5
5
6
6
6
7
8
8
9
9
9
9
10
10
10
11
11
12
12
13
14
15
16
16
17
17
18
19
20
21
22
24
25
26
27
28
29
30
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
Специфікація (44)
| № | Артикул | Назва | Наявність | Ціна | К-сть | |
|---|---|---|---|---|---|---|
| 1 | Корпус рідинно-масляного теплообмінника | 1 шт | ||||
| 2 | Втулка | 2 шт | ||||
| 4 | Гайка | 3 шт | ||||
| 5 | Пружинна шайба № 10 | 8 шт | ||||
| 6 | Плоска шайба | 8 шт | ||||
| 7 | Підвідний патрубок | 1 шт | ||||
| 8 | Шпилька | 3 шт | ||||
| 9 | Прокладка | 4 шт | ||||
| 10 | Хомут у зборі | 4 шт | ||||
| 11 | З'єднувальний рукав | 2 шт | ||||
| 12 | Болт 10-6gх30 | 5 шт | ||||
| 13 | Підвідний патрубок | 1 шт | ||||
| 14 | Пружинна шайба | 4 шт | ||||
| 15 | Болт | 2 шт | ||||
| 16 | Прокладка | 2 шт | ||||
| 17 | Пружинна шайба | 4 шт | ||||
| 18 | Болт М8х16 | 2 шт | ||||
| 19 | Заглушка | 1 шт | ||||
| 20 | Відвідний патрубок | 1 шт | ||||
| 21 | Перехідний відвідний патрубок | 1 шт | ||||
| 22 | З'єднувальна муфта | 2 шт | ||||
| 24 | Кришка теплообмінника | 2 шт | ||||
| 25 | Прокладка кришки теплообмінника | 2 шт | ||||
| 26 | Теплопровідний елемент | 2 шт | ||||
| 27 | Кільце 180-190-46-2-5 | 2 шт | ||||
| 28 | Запобіжний клапан | 1 шт | ||||
| 29 | Пружина | 1 шт | ||||
| 30 | Шайба | 3 шт | ||||
| 31 | Установка пробки | 1 шт | ||||
| 32 | Затор | 1 шт | ||||
| 33 | Болт | 2 шт | ||||
| 34 | Плоска шайба | 16 шт | ||||
| 35 | Болт | 16 шт | ||||
| 36 | Болт М8х35 | 2 шт | ||||
| 37 | Корпус зливного крана | 1 шт | ||||
| 38 | Стрижень крана | 1 шт | ||||
| 39 | Клапан у зборі | 1 шт | ||||
| 40 | Шплінт | 1 шт | ||||
| 41 | Запірне кільце | 1 шт | ||||
| 42 | Пружина крана | 1 шт | ||||
| 43 | Ущільнювальне кільце | 1 шт | ||||
| 44 | Натискна гайка | 1 шт | ||||
| 45 | Важіль | 1 шт | ||||
| Рідинно-масляний теплообмінник у зборі | 1 шт |
Натисніть на каталожний номер, щоб побачити всі застосування деталі.
