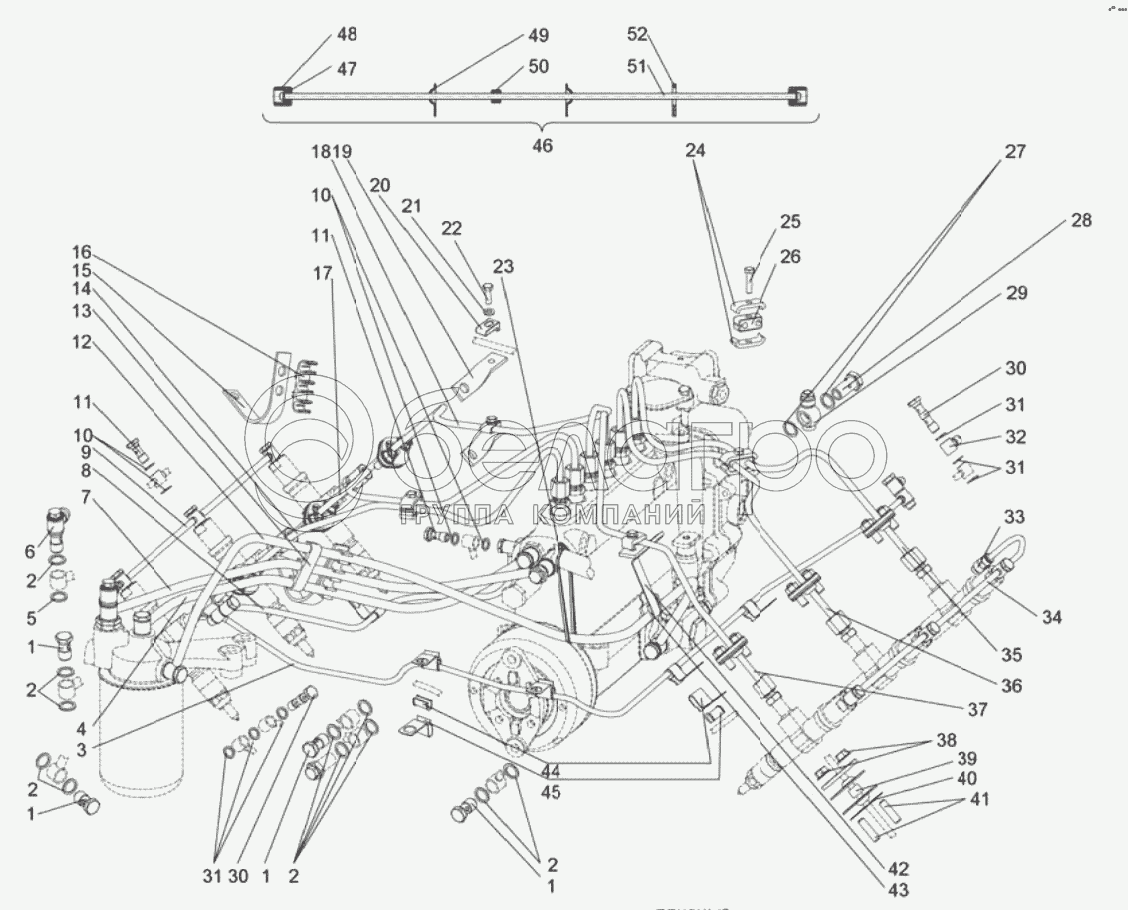

Паливні трубопроводи
ЯМЗ ЯМЗ-236М2 — Двигун ЯМЗ-236М2
/23.gif)
1
1
1
1
2
2
2
2
2
3
4
5
6
7
8
9
10
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
30
31
31
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
Специфікація (52)
| № | Артикул | Назва | Наявність | Ціна | К-сть | |
|---|---|---|---|---|---|---|
| 1 | Порожнистий болт | 4 шт | ||||
| 2 | Ущільнювальне кільце | 11 шт | ||||
| 3 | Паливна відвідна трубка у зборі | 1 шт | ||||
| 4 | Підвідна трубка ТНВД | 1 шт | ||||
| 5 | Гумометалева шайба | 1 шт | ||||
| 6 | Поворотний двоярусний фітинг | 1 шт | ||||
| 7 | Відвідна трубка ТНВД | 1 шт | ||||
| 8 | Відвідна трубка від плунжерних пар | 1 шт | ||||
| 9 | Дренажна трубка у комплекті | 2 шт | ||||
| 10 | Ущільнювальне кільце форсунки | 20 шт | ||||
| 11 | Порожнистий болт | 7 шт | ||||
| 12 | Трубка, що відводить від паливного насоса | 1 шт | ||||
| 13 | Тримач для трубок | 1 шт | ||||
| 14 | Паливна трубка 1-ї секції ТНВД | 1 шт | ||||
| 15 | Кронштейн | 1 шт | ||||
| 16 | Тримач для трубок | 1 шт | ||||
| 17 | Паливна трубка 2-ї секції ТНВД | 1 шт | ||||
| 18 | Паливна трубка 3-ї секції ТНВД | 1 шт | ||||
| 19 | Кронштейн | 2 шт | ||||
| 20 | Кріпильна колодка паливної трубки | 2 шт | ||||
| 21 | Шайба | 2 шт | ||||
| 22 | Болт М6х20 | 2 шт | ||||
| 23 | Термостійка стяжка (хомут) 3,6–300 | 1 шт | ||||
| 24 | Дужка | 2 шт | ||||
| 25 | Болт М6х20 | 2 шт | ||||
| 26 | Прокладка | 2 шт | ||||
| 27 | Ущільнювальна шайба | 2 шт | ||||
| 28 | Болт | 1 шт | ||||
| 29 | Наконечник трубки | 1 шт | ||||
| 30 | Порожнистий болт | 2 шт | ||||
| 31 | Ущільнювальне кільце | 20 шт | ||||
| 32 | Наконечник | 1 шт | ||||
| 33 | Прямий фітинг | 2 шт | ||||
| 34 | Дренажна трубка у комплекті | 2 шт | ||||
| 35 | Паливна трубка 6-ї секції ТНВД | 1 шт | ||||
| 36 | Паливна трубка 5-ї секції ТНВД | 1 шт | ||||
| 37 | Паливна трубка 4-ї секції ТНВД | 1 шт | ||||
| 38 | Гайка М8 | 12 шт | ||||
| 39 | Ущільнювач | 6 шт | ||||
| 40 | Прокладка | 6 шт | ||||
| 41 | Шпилька | 12 шт | ||||
| 42 | Кляммер | 1 шт | ||||
| 43 | Прокладка | 1 шт | ||||
| 44 | Кляммер | 5 шт | ||||
| 45 | Прокладка клеммера | 5 шт | ||||
| 46 | ПАЛИВОПРОВІД ВИСОКОГО ТИСКУ | 1 шт | ||||
| 47 | Шайба | 2 шт | ||||
| 48 | Гайка | 2 шт | ||||
| 49 | Фланець | 2 шт | ||||
| 50 | Ущільнювач | 1 шт | ||||
| 51 | Трубка високого тиску | 1 шт | ||||
| 52 | Натискний фланець | 1 шт |
Натисніть на каталожний номер, щоб побачити всі застосування деталі.
