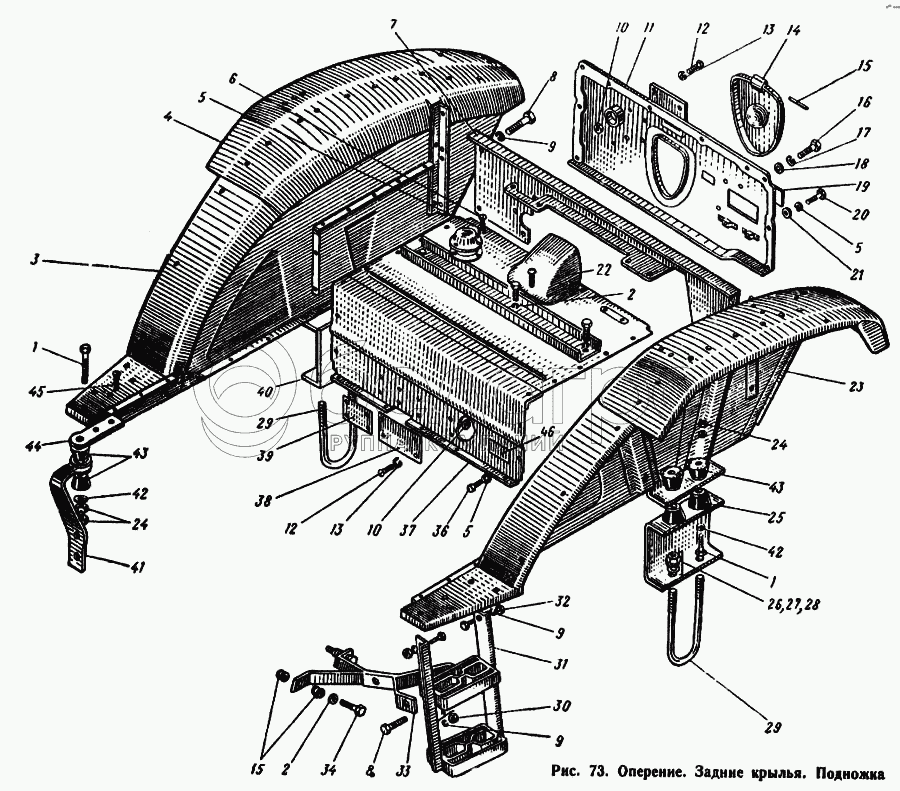

Оперение. Задние крылья. Подножка
ЮМЗ ЮМЗ-6Л — Кузов
1
1
2
2
2
3
3
4
5
5
5
5
5
5
6
6
6
7
8
8
8
8
8
9
9
9
9
9
10
10
10
11
12
12
12
12
13
13
13
14
15
15
16
16
17
17
18
18
19
19
20
20
20
21
21
21
21
22
23
24
24
24
25
25
26
26
27
27
27
27
28
28
29
29
29
30
31
32
32
33
34
34
36
37
38
38
39
39
40
40
41
41
41
41
41
41
41
41
42
42
42
43
43
43
44
44
45
45
46
46
Спецификация (61)
| № | Артикул | Наименование | Наличие | Цена | Кол-во | |
|---|---|---|---|---|---|---|
| 1 | Болт М14Х100 | 6 шт | ||||
| 2 | Шайба 10 | 6 шт | ||||
| 3 | Крыло правое | 1 шт | ||||
| 4 | Крышка | 1 шт | ||||
| 6 | Винт М6Х12 | 3 шт | ||||
| 6 | Пол и к передний правый | 1 шт | ||||
| 7 | Лист соединительный | 1 шт | ||||
| 8 | Болт М12Х25 | 4 шт | ||||
| 9 | Шайба 12 | 4 шт | ||||
| 10 | Гайка 2М4 | 4 шт | ||||
| 10 | Гайка М4 | 4 шт | ||||
| 11 | Лист задний | 1 шт | ||||
| 12 | Винт М4Х8 | 6 шт | ||||
| 13 | Шайба 4 | 6 шт | ||||
| 14 | Крышка | 1 шт | ||||
| 15 | Ось петли | 1 шт | ||||
| 16 | Болт М8Х16 | 7 шт | ||||
| 18 | Шайба 8 | 16 шт | ||||
| 19 | Крышка | 1 шт | ||||
| 20 | Болт М6Х14 | 10 шт | ||||
| 21 | Шайба 6 | 46 шт | ||||
| 22 | Кожух защитный | 1 шт | ||||
| 23 | Крыло левое | 1 шт | ||||
| 24 | Гайка 2М14 | 12 шт | ||||
| 25 | Опора левая | 1 шт | ||||
| 26 | Гайка 2М16 | 4 шт | ||||
| 27 | Полик передний левый | 1 шт | ||||
| 28 | Шайба 16 | 2 шт | ||||
| 29 | Хомут крепления крыла | 1 шт | ||||
| 30 | Гайка М12 | 2 шт | ||||
| 31 | Подножка | 1 шт | ||||
| 32 | Гайка 2М12 | 2 шт | ||||
| 33 | Распор | 1 шт | ||||
| 34 | Болт М10Х35 | 2 шт | ||||
| 35 | Втулка | 4 шт | ||||
| 36 | Болт М6Х16 | 8 шт | ||||
| 37 | Лист бака защитный | 1 шт | ||||
| 38 | Таблица смазки трактора ЮМЗ-6Л | 1 шт | ||||
| 38 | Таблица смазки трактора ЮМЗ-6М | 1 шт | ||||
| 39 | Трафарет | 1 шт | ||||
| 40 | Опора | 1 шт | ||||
| 41 | Кронштейн левый | 1 шт | ||||
| 41 | Кронштейн левый | 1 шт | ||||
| 41 | Кронштейн правый | 1 шт | ||||
| 41 | Кронштейн правый | 1 шт | ||||
| 42 | Шайба | 6 шт | ||||
| 43 | Амортизатор | 12 шт | ||||
| 44 | Опора | 1 шт | ||||
| 45 | Болт М10Х20 | 4 шт | ||||
| 46 | Трафарет | 1 шт | ||||
| Крылья задние | 1 шт | |||||
| Лист бака защитный | 1 шт | |||||
| Лист бака защитный | 1 шт | |||||
| Лист бака защитный | 1 шт | |||||
| Лист задний | 1 шт | |||||
| Лист задний | 1 шт | |||||
| Лист задний | 1 шт | |||||
| Лист задний | 1 шт | |||||
| Оперение | 1 шт | |||||
| Оперение | 1 шт | |||||
| Подножка | 1 шт |
