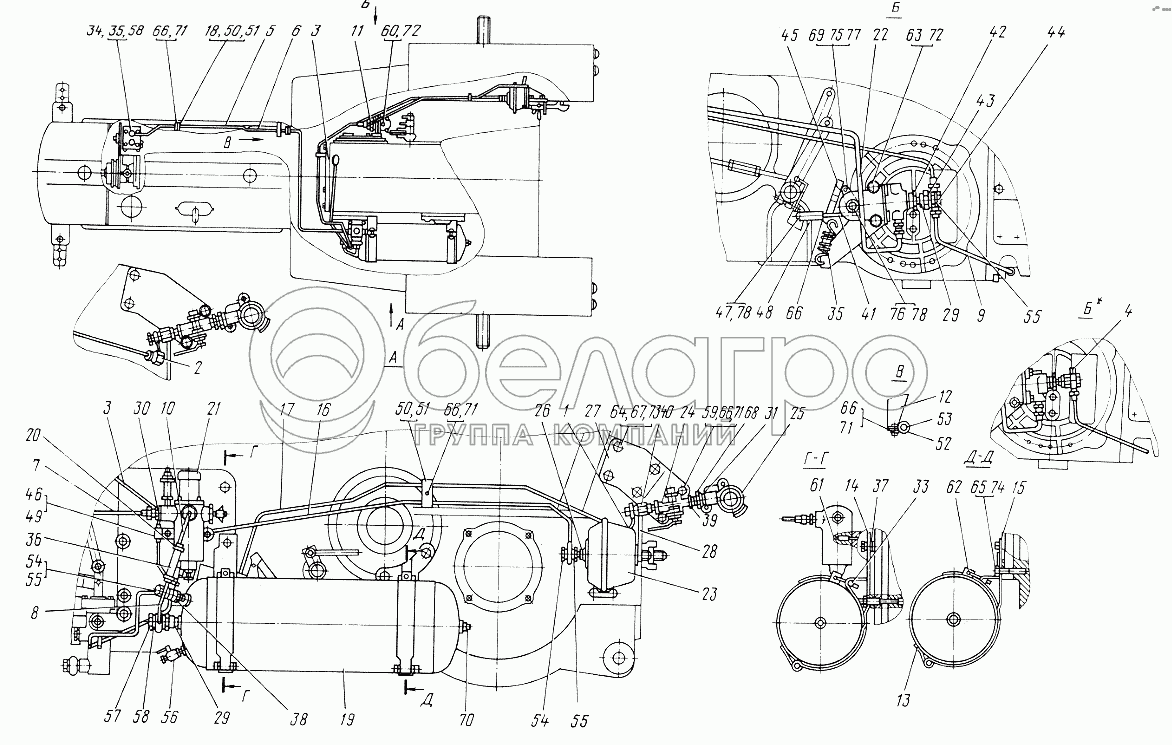

Пневмопривод пневмо- и гидротормоза прицепа
ЮМЗ ЮМЗ-6КЛ, (6КМ) — Механизмы управления
1
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
22
23
23
24
24
25
25
26
27
28
29
29
30
31
33
34
35
35
35
35
36
37
38
40
41
42
43
44
45
46
46
47
48
48
49
49
50
50
50
50
51
51
52
53
53
54
54
55
55
55
56
57
58
58
58
58
59
60
61
62
63
64
65
66
66
66
66
66
67
68
69
70
71
71
71
71
72
72
73
74
75
76
77
78
78
Спецификация (106)
| № | Артикул | Наименование | Наличие | Цена | Кол-во | |
|---|---|---|---|---|---|---|
| 1 | Трубопровод | 1 шт | ||||
| 2 | Трубопровод | 1 шт | ||||
| 3 | Трубопровод | 1 шт | ||||
| 4 | Заглушка с гайкой | 1 шт | ||||
| 5 | Трубопровод | 1 шт | ||||
| 6 | Трубопровод | 1 шт | ||||
| 7 | Трубопровод регулятора давления | 1 шт | ||||
| 8 | Трубопровод | 1 шт | ||||
| 9 | Трубопровод к тормозному крану | 1 шт | ||||
| 10 | Трубопровод | 1 шт | ||||
| 11 | Кронштейн | 1 шт | ||||
| 12 | Кронштейн | 1 шт | ||||
| 13 | Лента стяжная | 2 шт | ||||
| 14 | Кронштейн передний | 1 шт | ||||
| 15 | Кронштейн задний | 1 шт | ||||
| 16 | Трубопровод к пневмопереходнику | 1 шт | ||||
| 17 | Трубопровод от тормозного крана | 1 шт | ||||
| 18 | Кронштейн | 1 шт | ||||
| 19 | Баллон | 1 шт | ||||
| 20 | Хомут | 1 шт | ||||
| 21 | Регулятор давления | 1 шт | ||||
| 21 | Регулятор давления | 1 шт | ||||
| 22 | Кран тормозной | 1 шт | ||||
| 22 | Кран тормозной | 1 шт | ||||
| 23 | Пневмопереходник | 1 шт | ||||
| 23 | Пневмопереходник | 1 шт | ||||
| 24 | Кран разобщительный | 1 шт | ||||
| 24 | Кран разобщительный | 1 шт | ||||
| 25 | Головка соединительная | 1 шт | ||||
| 25 | Головка соединительная | 1 шт | ||||
| 26 | Переходник | 2 шт | ||||
| 27 | Кронштейн | 1 шт | ||||
| 28 | Кронштейн | 1 шт | ||||
| 29 | Штуцер | 2 шт | ||||
| 30 | Штуцер | 1 шт | ||||
| 31 | Шайба | 6 шт | ||||
| 32 | Болт специальный | 1 шт | ||||
| 33 | Палец | 2 шт | ||||
| 34 | Переходник | 1 шт | ||||
| 35 | Пружина | 1 шт | ||||
| 35 | Пружина | 1 шт | ||||
| 36 | Шланг | 1 шт | ||||
| 37 | Шайба | 1 шт | ||||
| 38 | Переходник | 1 шт | ||||
| 39 | Штуцер | 1 шт | ||||
| 40 | Переходник | 1 шт | ||||
| 41 | Тяга | 1 шт | ||||
| 42 | Штуцер | 1 шт | ||||
| 43 | Переходник поворотный | 1 шт | ||||
| 44 | Болт специальный | 1 шт | ||||
| 45 | Рычаг | 1 шт | ||||
| 46 | Скоба | 1 шт | ||||
| 46 | Скоба | 1 шт | ||||
| 47 | Ось | 1 шт | ||||
| 48 | Вилка | 1 шт | ||||
| 48 | Вилка | 1 шт | ||||
| 49 | Прокладка | 2 шт | ||||
| 49 | Прокладка | 2 шт | ||||
| 50 | Прокладка | 4 шт | ||||
| 50 | Прокладка | 4 шт | ||||
| 51 | Планка крепления маслопроводов | 2 шт | ||||
| 52 | Скоба | 1 шт | ||||
| 53 | Прокладка | 2 шт | ||||
| 53 | Прокладка маслопроводов | 2 шт | ||||
| 54 | Болт поворотного угольника | 3 шт | ||||
| 55 | Кольцо уплотнительное | 11 шт | ||||
| 56 | Кран ПС7 | 1 шт | ||||
| 57 | Болт | 2 шт | ||||
| 58 | Шайба | 4 шт | ||||
| 58 | Шайба | 4 шт | ||||
| 59 | Болт | 2 шт | ||||
| 60 | Болт | 2 шт | ||||
| 61 | Болт | 2 шт | ||||
| 62 | Болт | 2 шт | ||||
| 63 | Болт | 2 шт | ||||
| 64 | Болт | 2 шт | ||||
| 65 | Болт | 2 шт | ||||
| 66 | Гайка | 4 шт | ||||
| 67 | Гайка | 4 шт | ||||
| 68 | Гайка | 1 шт | ||||
| 69 | Ось | 1 шт | ||||
| 70 | Пробка | 1 шт | ||||
| 71 | Шайба | 6 шт | ||||
| 72 | Шайба | 6 шт | ||||
| 73 | Шайба | 4 шт | ||||
| 74 | Шайба | 2 шт | ||||
| 75 | Шайба | 1 шт | ||||
| 76 | Шайба | 1 шт | ||||
| 77 | Шплинт | 3 шт | ||||
| 78 | Шплинт | 2 шт | ||||
| Баллон | 1 шт | |||||
| Головка соединительная с разобщительным краном | 1 шт | |||||
| Головка соединительная с разобщительным краном | 1 шт | |||||
| Кран разобщительный и головка соединительная с кронштейном | 1 шт | |||||
| Кран тормозной с тягой и штуцерами | 1 шт | |||||
| Кран тормозной с тягой и штуцерами | 1 шт | |||||
| Пневмопереходник к пневмотормозам прицепа | 1 шт | |||||
| Пневмопереходник к пневмотормозам прицепа | 1 шт | |||||
| Пневмопривод на пневмо- и гидротормоза прицепа | 1 шт | |||||
| Пневмопривод на пневмо- и гидротормоза прицепа | 1 шт | |||||
| Пневмопривод на пневмо- и гидротормоза прицепа | 1 шт | |||||
| Регулятор давления со штуцером | 1 шт | |||||
| Регулятор давления со штуцером | 1 шт | |||||
| Трубопровод от регулятора давления | 1 шт | |||||
| Тяга | 1 шт | |||||
| Тяга | 1 шт |
Нажмите на каталожный номер, чтобы увидеть все применения детали.
