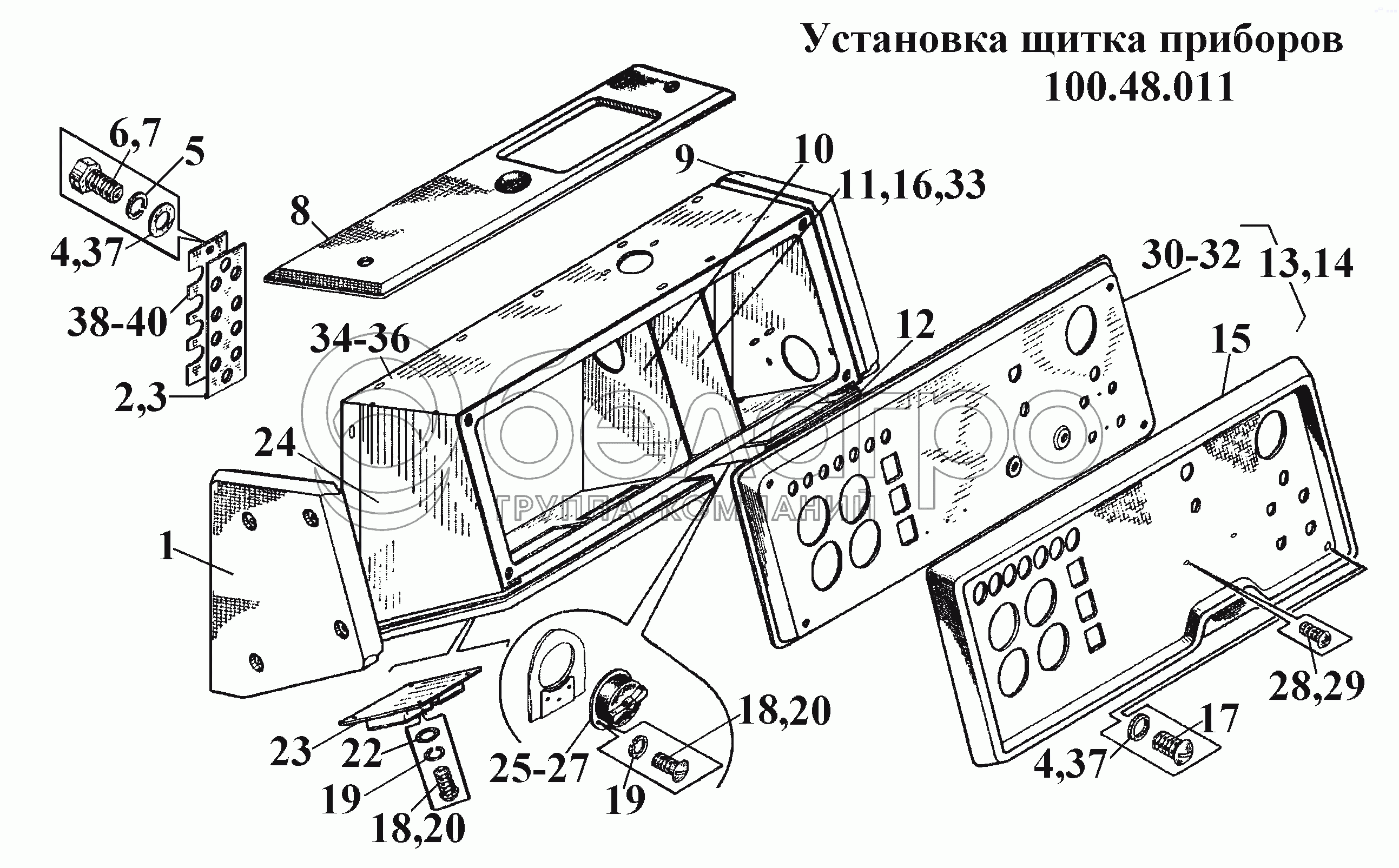

Установка щитка приборов 100.48.011
ВгТЗ ВТ-100Д — Электрооборудование
1
2
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
19
20
20
22
23
24
25
27
28
29
30
32
33
34
36
37
37
38
40
Спецификация (43)
| № | Артикул | Наименование | Наличие | Цена | Кол-во | |
|---|---|---|---|---|---|---|
| 1 | Облицовка левая | 1 шт | ||||
| 2 | Прокладка | 1 шт | ||||
| 3 | Прокладка | 1 шт | ||||
| 4 | Шайба | 34 шт | ||||
| 5 | Шайба ГОСТ 6402-70 | 30 шт | ||||
| 6 | Болт | 2 шт | ||||
| 7 | Болт | 2 шт | ||||
| 8 | Облицовка верхняя | 1 шт | ||||
| 9 | Облицовка правая | 1 шт | ||||
| 10 | Ограждение левое | 1 шт | ||||
| 11 | Ограждение правое | 1 шт | ||||
| 12 | Облицовка нижняя | 1 шт | ||||
| 13 | Щиток приборов в сборе | 1 шт | ||||
| 14 | Щиток приборов в сборе | 1 шт | ||||
| 15 | Основание панели | 1 шт | ||||
| 16 | Ограждение правое | 1 шт | ||||
| 17 | Винт | 4 шт | ||||
| 18 | Винт | 6 шт | ||||
| 19 | Шайба ГОСТ 6402-70 | 8 шт | ||||
| 20 | Винт | 6 шт | ||||
| 22 | Шайба | 4 шт | ||||
| 23 | Кронштейн | 1 шт | ||||
| 24 | Облицовка нижняя | 1 шт | ||||
| 25 | Выключатель массы | 1 шт | ||||
| 26 | Выключатель массы | 1 шт | ||||
| 27 | Выключатель массы | 1 шт | ||||
| 28 | Винт | 6 шт | ||||
| 29 | Винт | 6 шт | ||||
| 30 | Основание панели | 1 шт | ||||
| 31 | Основание панели | 1 шт | ||||
| 32 | Основание панели | 1 шт | ||||
| 33 | Ограждение правое | 1 шт | ||||
| 34 | Опора | 1 шт | ||||
| 35 | Опора | 1 шт | ||||
| 36 | Опора | 1 шт | ||||
| 37 | Шайба | 34 шт | ||||
| 38 | Заглушка | 1 шт | ||||
| 39 | Заглушка | 1 шт | ||||
| 40 | Заглушка | 1 шт | ||||
| Ограждение левое | 1 шт | |||||
| Ограждение левое | 1 шт | |||||
| Шайба | 4 шт | |||||
| Щиток приборов в сборе | 1 шт |
Нажмите на каталожный номер, чтобы увидеть все применения детали.
