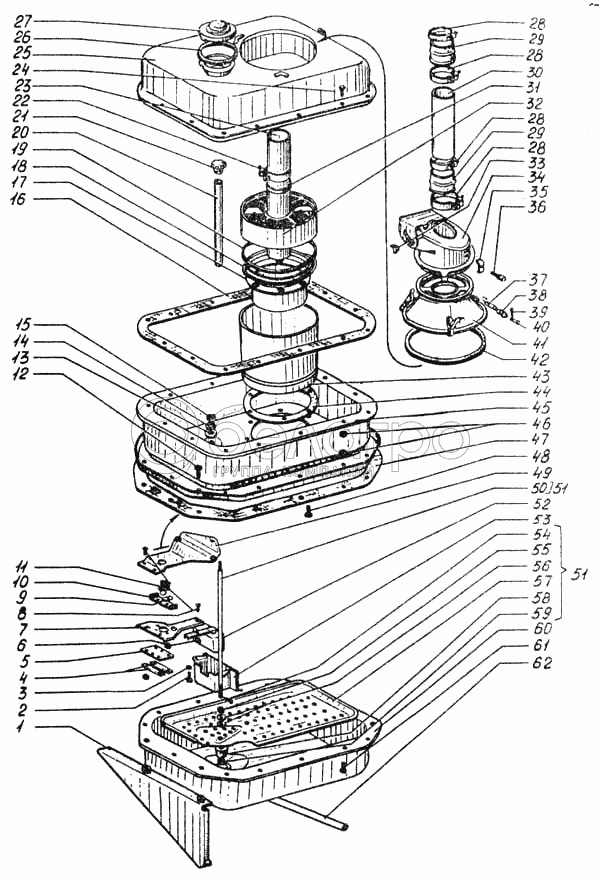

Установка вентиляционная
ВгТЗ ДТ-75МВ — Кузов
1
4
5
7
9
10
11
16
17
18
19
20
21
23
25
26
27
29
30
31
32
33
34
35
36
37
38
39
41
42
43
44
45
46
46
47
48
49
50
51
51
52
54
55
57
58
59
60
61
62
Спецификация (59)
| № | Артикул | Наименование | Наличие | Цена | Кол-во | |
|---|---|---|---|---|---|---|
| 1 | Кронштейн | 2 шт | ||||
| 4 | Планка | 2 шт | ||||
| 5 | Пластина | 1 шт | ||||
| 7 | Коромысло | 1 шт | ||||
| 9 | Шайба | 2 шт | ||||
| 10 | Клапан | 1 шт | ||||
| 11 | Штуцер | 1 шт | ||||
| 16 | Прокладка | 1 шт | ||||
| 17 | Воздуховод | 1 шт | ||||
| 18 | Кольцо | 1 шт | ||||
| 19 | Прокладка | 2 шт | ||||
| 20 | Трубка | 1 шт | ||||
| 21 | Маховичок | 1 шт | ||||
| 23 | Труба | 1 шт | ||||
| 25 | Половина бака | 1 шт | ||||
| 26 | Прокладка | 1 шт | ||||
| 27 | Крышка | шт | ||||
| 29 | Манжета | 1 шт | ||||
| 30 | Труба | 1 шт | ||||
| 31 | Кольцо | 1 шт | ||||
| 32 | Кассета | шт | ||||
| 33 | Гайка-барашек | 1 шт | ||||
| 34 | Патрубок | шт | ||||
| 35 | Скоба | 1 шт | ||||
| 36 | Фиксатор | 1 шт | ||||
| 37 | Защелка | 3 шт | ||||
| 38 | Пружина | 3 шт | ||||
| 39 | Шплинт 1,6х12 ГОСТ 397-79 | 6 шт | ||||
| 41 | Кожух | шт | ||||
| 42 | Кольцо | 1 шт | ||||
| 43 | Корпус | шт | ||||
| 44 | Прокладка | 1 шт | ||||
| 45 | Половина бака | 1 шт | ||||
| 46 | Ось 22.6х5х30 ГОСТ 9650-71 | 6 шт | ||||
| 46 | Гайка М8.6.016 ГОСТ 5916-70 | 27 шт | ||||
| 47 | Прокладка | 1 шт | ||||
| 48 | Болт М8.6gх20.88.35.016 ГОСТ 7796-70 | 32 шт | ||||
| 49 | Кронштейн | 1 шт | ||||
| 50 | Стержень | 1 шт | ||||
| 51 | Стержень с решеткой | 1 шт | ||||
| 52 | Поплавок | шт | ||||
| 54 | Шплинт 2,5х25 ГОСТ 397-79 | 1 шт | ||||
| 55 | Шайба 12.01 ГОСТ 11371-78 | 1 шт | ||||
| 57 | Решетка | 1 шт | ||||
| 58 | Пробка | 1 шт | ||||
| 59 | Гайка пробки | 1 шт | ||||
| 60 | Поддон | 1 шт | ||||
| 61 | Болт М6. 6gх14.88.35.016 ГОСТ 7798-70 | 2 шт | ||||
| 62 | Шланг сливной | 1 шт | ||||
| Воздухоочиститель | 1 шт | |||||
| Винт М4.6gх12.58.016 ГОСТ 17473-72 | 7 шт | |||||
| Шпонка сегментная. 6х30 ГОСТ 8795-70 | 1 шт | |||||
| Шайба 6.65Г.05 ГОСТ 6402-70 | 2 шт | |||||
| Хомут стяжной ХСВ-80 | 1 шт | |||||
| Хомут стяжной ХСВ-73 | 1 шт | |||||
| Прокладка | 1 шт | |||||
| Гайка М4.6.016 ГОСТ 5927-70 | 7 шт | |||||
| Гайка М12х1,25.8.016 ГОСТ 5916-70 | 1 шт | |||||
| Установка вентиляционная | шт |
Нажмите на каталожный номер, чтобы увидеть все применения детали.
