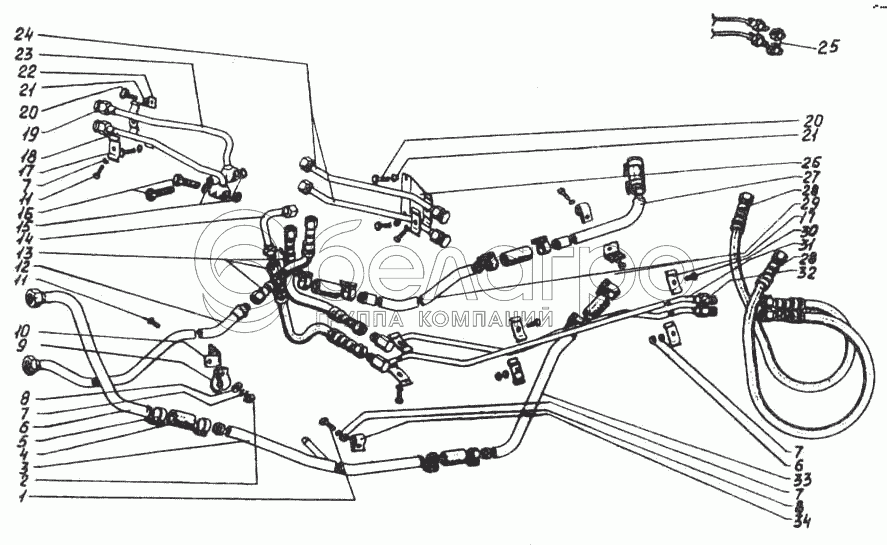

Маслопроводы гидросистемы

ВгТЗ ДТ-75МВ — Дополнительное оборудование

Установка распределителя. Распределитель

Спецификация (36)

№	Артикул	Наименование	Кол-во
1	Болт М10-6gх25.58.016 ГОСТ 7796-70	Болт М10-6gх25.58.016 ГОСТ 7796-70	1 шт
2	Гайка М10.6.016 ГОСТ 5915-70	Гайка М10.6.016 ГОСТ 5915-70	4 шт
3	88.66.013-01	Трубопровод	1 шт
4	77.66.104	Шланг соединительный	6 шт
5	77.06.014	Хомутик стяжной	12 шт
6	88.66.012-1-01	Труба заборная передняя	1 шт
7	Шайба 10.65Г.05 ГОСТ 6402-70	Шайба 10.65Г.05 ГОСТ 6402-70	8 шт
8	Шайба 10.01 Ц3хр ГОСТ 11371-78	Шайба 10.01 Ц3хр ГОСТ 11371-78	3 шт
9	85.66.157-01	Скоба	1 шт
10	74.54.442	Кронштейн	2 шт
11	Болт М10-6gх30.58.016 ГОСТ 7796-70	Болт М10-6gх30.58.016 ГОСТ 7796-70	4 шт
12	88.66.016	Труба нагнетательная	1 шт
13	Н.036.85.010	Рукав высокого давления 11.16 армированный	2 шт
14	Б78.66.041-01	Труба	1 шт
15	77.64.114	Шайба малая	4 шт
16	77.64.105	Болт	2 шт
17	77.66.119А-01	Планка прижимная	8 шт
18	78.66.024-01	Труба	1 шт
19	54.54.124	Заглушка	11 шт
20	Болт М8-6gх 16.88.35.016 ГОСТ 7796-70	Болт М8-6gх 16.88.35.016 ГОСТ 7796-70	4 шт
21	Шайба 8.65Г.05 ГОСТ 6402-70	Шайба 8.65Г.05 ГОСТ 6402-70	4 шт
22	78.66.022-1	Кронштейн	1 шт
23	78.66.023-1-01	Труба	1 шт
24	78.66.025-01	Труба	2 шт
25	Н.036.12.040-02	Заглушка	2 шт
26	78.66.021-1	Кронштейн	1 шт
27	78.66.221-01	Труба сливная средняя	1 шт
28	Н.036.85.060	Рукав высокого давления 11-16 армированный А23. 1.036-78	2 шт
29	78.66.220	Труба сливная передняя	1 шт
30	Болт М10-6gх35.58.016 ГОСТ 7796-70	Болт М10-6gх35.58.016 ГОСТ 7796-70	3 шт
31	78.66.027-1	Труба верхняя	1 шт
32	78.66.028-1	Труба нижняя	1 шт
33	78.66.212-01	Труба заборная задняя	1 шт
34	К77.66.349-01	Скоба	2 шт
	88.66.003	Маслопроводы гидросистемы (комплектации С2)	шт
	88.66.002	Маслопроводы гидросистемы (комплектации С1 и С2)	шт
