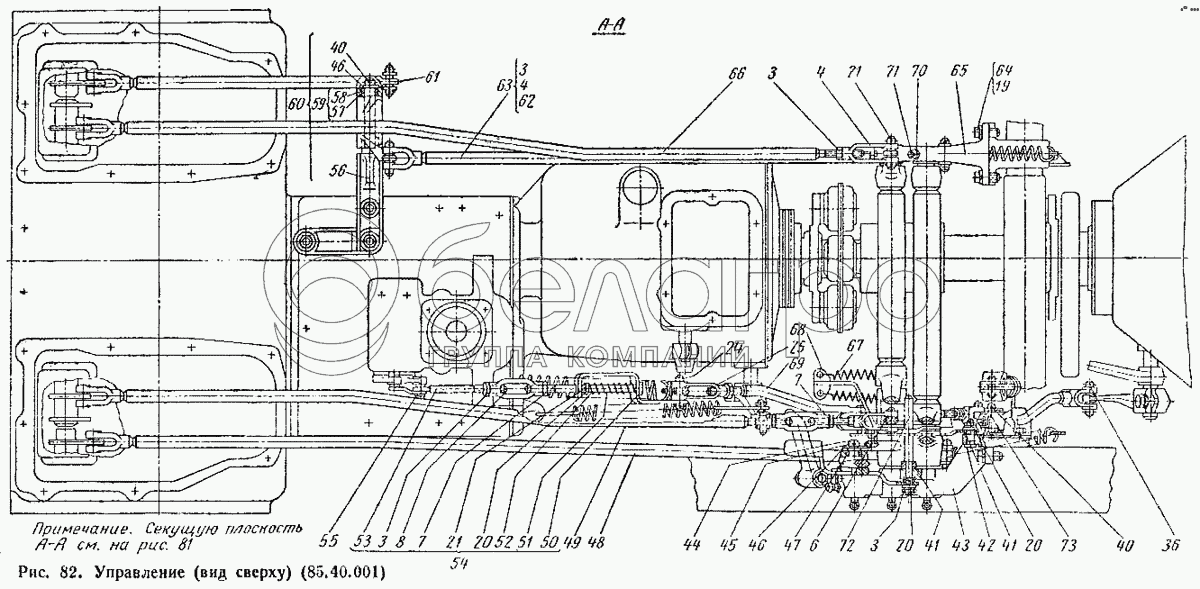

Управление (вид сверху) (85.40.001)
ВгТЗ ДТ-75М — Механизмы управления
3
3
3
3
4
4
7
7
8
19
20
20
20
21
21
24
25
40
40
41
41
42
44
46
46
47
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
70
71
72
73
Спецификация (44)
| № | Артикул | Наименование | Наличие | Цена | Кол-во | |
|---|---|---|---|---|---|---|
| 3 | Гайка М12Х1,25, ГОСТ 5916-62 | 13 шт | ||||
| 4 | Вилка | 5 шт | ||||
| 7 | Гайка М12Х1,25, левая ГОСТ 5916-62 | 3 шт | ||||
| 8 | Муфта регулировочная | 3 шт | ||||
| 19 | Шайба пружинная 12Н, ГОСТ 6402-61 | 9 шт | ||||
| 20 | Шайба 12, ГОСТ 11371-65 | 7 шт | ||||
| 21 | Шплинт 4Х22, ГОСТ 397-66 | 25 шт | ||||
| 24 | Палец большой | 2 шт | ||||
| 25 | Вилка тяги тормозка | 1 шт | ||||
| 40 | Шплинт 4Х32, ГОСТ 397-66 | 1 шт | ||||
| 41 | Шплинт 5Х36, ГОСТ 397-64 | 1 шт | ||||
| 42 | Болт специальный | 1 шт | ||||
| 44 | Ось рычага увеличителя | 1 шт | ||||
| 46 | Шайба 20, ГОСТ 11371-65 | 1 шт | ||||
| 47 | Втулка | 1 шт | ||||
| 49 | Тяга рычага управления правая в сборе | 1 шт | ||||
| 50 | Серьга тяги блокировки | 1 шт | ||||
| 51 | Направляющая пружины в сборе | 1 шт | ||||
| 52 | Пружина тяги блокировки | 1 шт | ||||
| 53 | Тяга блокировки | 1 шт | ||||
| 54 | Тяга блокировки в сборе | 1 шт | ||||
| 55 | Шайба 10, ГОСТ 11371-65 | 1 шт | ||||
| 56 | Кронштейн перекидки в сборе | 1 шт | ||||
| 57 | Рычаг | 1 шт | ||||
| 58 | Втулка | 1 шт | ||||
| 59 | Рычаг со втулками в сборе | 1 шт | ||||
| 60 | Кронштейн перекидки с рычагом в сборе | 1 шт | ||||
| 61 | Тяга педали левой малая в сборе | 1 шт | ||||
| 62 | Тяга педали левой большая с вилкой в сборе | 1 шт | ||||
| 63 | Тяга педали левой большая в сборе | 1 шт | ||||
| 64 | Болт М12Х30, ГОСТ 7796-62 | 6 шт | ||||
| 65 | Кронштейн управления левый | 1 шт | ||||
| 66 | Рычаг вилки в сборе | 1 шт | ||||
| 67 | Пружина оттяжная | 2 шт | ||||
| 68 | Кронштейн упора рычагов в сборе | 1 шт | ||||
| 70 | Гайка М10, ГОСТ 5915-62 | 3 шт | ||||
| 71 | Винт М10Х30, ГОСТ 1481-58 | 3 шт | ||||
| 72 | Упор рычагов | 1 шт | ||||
| 73 | Шайба 18, ГОСТ 11371-65 | 1 шт | ||||
| 76 | Валик педалей | 1 шт | ||||
| Заклепка 8Х30, ГОСТ 10300-62 | 4 шт | |||||
| Зависимый вал отбора мощности с установочными деталями | 1 шт | |||||
| Управление | 1 шт | |||||
| Редуктор вала отбора мощности | 1 шт |
