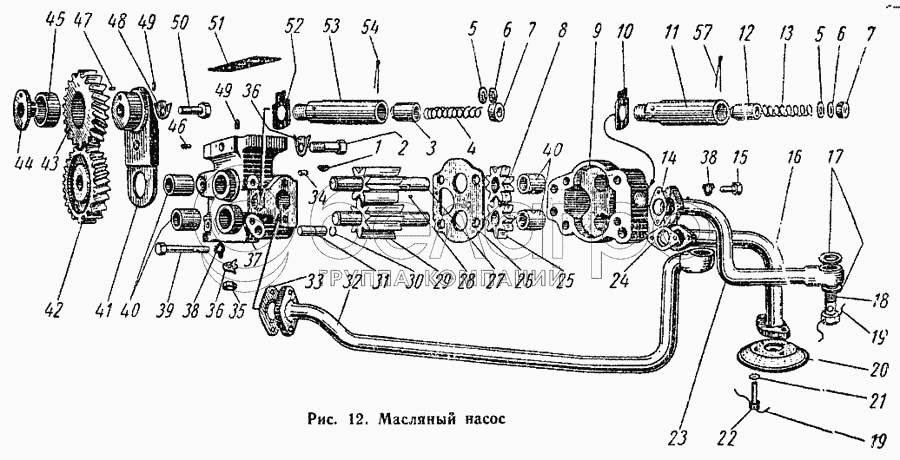

Масляный насос
ВгТЗ ДТ-75М — Двигатель
1
2
3
4
5
5
6
6
7
7
8
9
10
11
13
14
15
16
18
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
36
37
38
38
39
40
40
41
42
45
46
47
48
49
49
50
51
52
53
57
Спецификация (62)
| № | Артикул | Наименование | Наличие | Цена | Кол-во | |
|---|---|---|---|---|---|---|
| 1 | Шпонка сегментная 3Х6,5 ГОСТ 8795-58 | 1 шт | ||||
| 2 | Болт М10Х40 | 1 шт | ||||
| 3 | Стакан предохранительного клапана | 1 шт | ||||
| 4 | Пружина редукционного клапана | 1 шт | ||||
| 5 | Шайба регулировочная | 4 шт | ||||
| 6 | Шайба регулировочная | 5 шт | ||||
| 7 | Колпачок клапана | 2 шт | ||||
| 8 | Шестерня радиаторной секции ведущая | 1 шт | ||||
| 9 | Корпус радиаторной секции | 1 шт | ||||
| 10 | Шайба стопорная | 1 шт | ||||
| 11 | Корпус предохранительного клапана радиаторной секции | 1 шт | ||||
| 13 | Пружина клапана | 1 шт | ||||
| 14 | Прокладка | 1 шт | ||||
| 15 | Болт М8Х18 кл. 2-015, ГОСТ 7796-62 | 6 шт | ||||
| 16 | Трубка впускная в сборе | 1 шт | ||||
| 18 | Болт зажимной | 4 шт | ||||
| 19 | Проволока контровая 0 1,2Х160, ГОСТ 3282-46 | 3 шт | ||||
| 20 | Заборник маслонасоса в сборе | 1 шт | ||||
| 21 | Шайба 8,5Х16Х1,5 Н495-66 | 2 шт | ||||
| 22 | Болт III М8Х30 кл. 2-015, ГОСТ 7796-62 | 2 шт | ||||
| 23 | Труба радиаторной секции в сборе | 1 шт | ||||
| 24 | Прокладка впускной трубы | 1 шт | ||||
| 25 | Шестерня радиаторной секции ведомая | 1 шт | ||||
| 26 | Проставка масляного насоса | 1 шт | ||||
| 27 | Шестерня ведущая нагнетающей секции в сборе | 1 шт | ||||
| 28 | Шарик БУ4, ГОСТ 3722-60 | 1 шт | ||||
| 29 | Шестерня ведомая нагнетающей секции в сборе | 1 шт | ||||
| 30 | Кольцо пружинное | 2 шт | ||||
| 31 | Штифт | 2 шт | ||||
| 32 | Трубка нагнетающей секции в сборе | 1 шт | ||||
| 33 | Прокладка в сборе | 1 шт | ||||
| 34 | Втулка установочная | 2 шт | ||||
| 35 | Гайка М10 кл. 2-055, ГОСТ 2524-62 | 2 шт | ||||
| 36 | Шайба стопорная I 10Х16 Н499-66 | 3 шт | ||||
| 37 | Корпус нагнетающей секции | 1 шт | ||||
| 38 | Шайба стопорная | 4 шт | ||||
| 39 | Болт М8Х70 кл. 2-015, ГОСТ 7795-62 | 4 шт | ||||
| 40 | Втулка валика масляного насоса | 4 шт | ||||
| 41 | Ось промежуточной оси | 1 шт | ||||
| 42 | Шестерня ведомая привода масляного насоса | 1 шт | ||||
| 45 | Шестерня промежуточная | 1 шт | ||||
| 46 | Фланец промежуточной шестерни упорный | 1 шт | ||||
| 47 | Втулка промежуточной шестерни | 1 шт | ||||
| 48 | Штифт цилиндрический 5С3Х 16, ГОСТ 3128-60 | 1 шт | ||||
| 49 | Штифт цилиндрический 4С3Х 10, ГОСТ 3128-60 | 1 шт | ||||
| 50 | Шайба стопорная | 1 шт | ||||
| 51 | Заглушка | 2 шт | ||||
| 52 | Болт М8Х35 | 1 шт | ||||
| 53 | Прокладка регулировочная | 1 шт | ||||
| 55 | Шайба стопорная | 1 шт | ||||
| 56 | Корпус редукционного клапана нагнетающей секции | 1 шт | ||||
| 57 | Шплинт 4Х36-005, ГОСТ 397-66 | 2 шт | ||||
| Клапан предохранительный радиаторной секции в сборе | 1 шт | |||||
| Клапан нагнетающей секций редукционный в сборе | 1 шт | |||||
| Шестерня привода насоса промежуточная в сборе | 1 шт | |||||
| Труба впускная с маслозаборником в сборе | 1 шт | |||||
| Секция нагнетающая в сборе | 1 шт | |||||
| Секции маслонасоса в сборе | 1 шт | |||||
| Насос масляный | 1 шт | |||||
| Корпус радиаторной секции в сборе | 1 шт | |||||
| Корпус нагнетающей секции в сборе | 1 шт | |||||
| Ось промежуточной шестерня в сборе | 1 шт |
Нажмите на каталожный номер, чтобы увидеть все применения детали.
