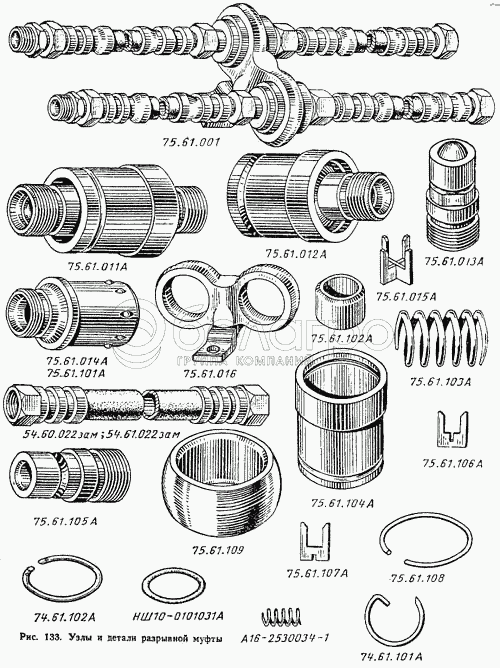

Узлы и детали разрывной муфты

ВгТЗ ДТ-75М — Дополнительное оборудование

54.60.022 зам

54.61.022 зам

74.61.101А

74.61.102А

75.61.001

75.61.011А

75.61.012А

75.61.013А

75.61.015А

75.61.016

75.61.101А

75.61.102А

75.61.103А

75.61.104А

75.61.105А

75.61.106А

75.61.107А

75.61.109

75.61.108

А16-2530034-1

НЩ10-0101031А

А16-2530034-1

Спецификация (22)

№	Артикул	Наименование	Кол-во
3	75.61.108	Кольцо стопорное	2 шт
11	А16-2530034-1	Пружина	2 шт
15	НЩ10-0101031А	Кольцо	1 шт
19	А16-2530034-1	Пружина	8 шт
	75.61.105А	Корпус разрывной муфты Ф16 (правый)	шт
	75.61.012А	Клапан разрывной муфты Ф16 (левая половина)	шт
	75.61.013А	Клапан разрывной муфты Ф16 (правая половина)	шт
	75.61.015А	Крестовина в сборе	шт
	75.61.102А	Втулка опорная	шт
	75.61.103А	Пружина	шт
	75.61.106А	Крестовина нижняя	шт
	75.61.104А	Втулка запорная	шт
	75.61.107А	Крестовина верхняя	шт
	74.61.101А	Кольцо стопорное	шт
	75.61.109	Шарнир разрывной муфты	шт
	75.61.001	Муфта разрывная в сборе	1 шт
	74.61.102А	Кольцо стопорное	шт
	75.61.016	Обойма шарниров с кронштейном в сборе	шт
	75.61.101А	Корпус разрывной муфты Ф16 (левый)	шт
	54.60.022 зам	Шланг в сборе	шт
	54.61.022 зам	Шланг в сборе	шт
	75.61.011А	Муфта разрывная Ф16	шт
