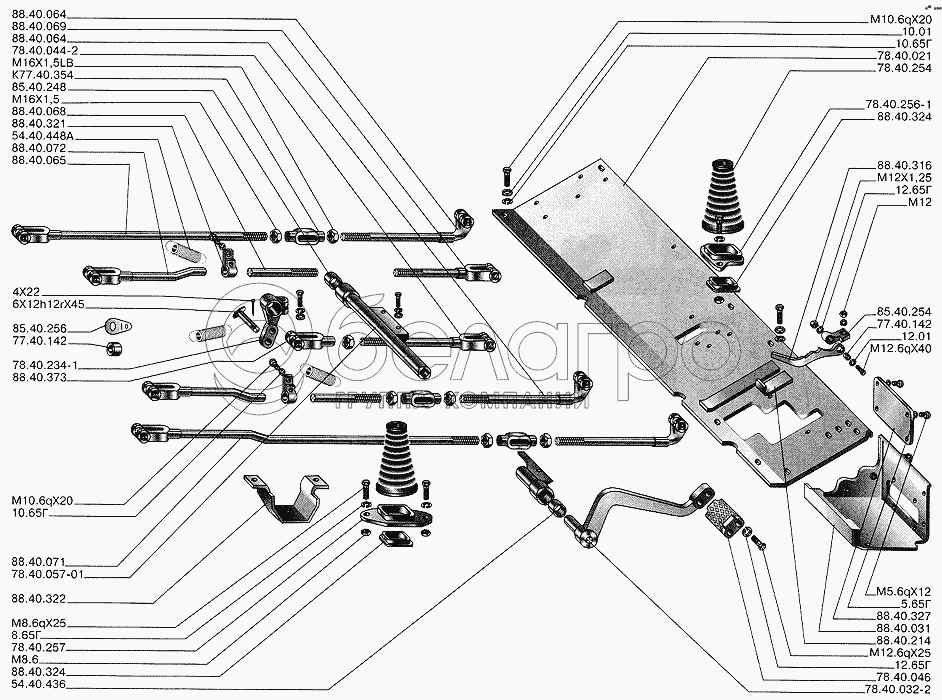

Управление трактором. Основание

ВгТЗ ДТ-75 — Механизмы управления

Гусеница

Управление трактором. Рычаги и педали

10.01

10.65Г

12.01

12.65Г

4Х22

5.65Г

54.40.436

54.40.448А

6Х12Н12rХ45

77.40.142

78.40.021

78.40.032-2

78.40.044-2

78.40.046

78.40.057-01

78.40.234-1

78.40.254

78.40.256-1

78.40.257

8.65Г

85.40.248

85.40.254

85.40.256

88.40.031

88.40.064

88.40.065

88.40.068

88.40.069

88.40.071

88.40.072

88.40.214

88.40.316

88.40.321

88.40.322

88.40.324

88.40.327

88.40.373

К77.40.354

М10.6gХ20

М12

М12.6gХ25

М12.6gХ40

М12Х1,25

М16Х1,5

М16Х1,5LВ

М5.6gХ12

М8.6

М8.6gХ25

Спецификация (63)

Артикул	Наименование	Кол-во
79Р.40.001	Упр. трактором обор. реверс-редуктором	1 шт
78.40.057-01	Труба педали	1 шт
78.40.044-2	Тяга	1 шт
78.40.045-2	Тяга	1 шт
85.40.235	Тяга	2 шт
88.40.064	Тяга	1 шт
88.40.066	Тяга	1 шт
88.40.068	Тяга	1 шт
88.40.069	Тяга	1 шт
88.40.071	Тяга	1 шт
88.40.073	Тяга	1 шт
88.40.065	Тяга левая	1 шт
88.40.067	Тяга левая	1 шт
88.40.070	Тяга правая	1 шт
88.40.072	Тяга правая	1 шт
88.40.214	Упор рычага левого	1 шт
88.40.316	Сектор педали	1 шт
79Х.40.001	Упр. трактором обор.ходоуменьшителем	1 шт
79.40.001	Управление трактором	1 шт
85.40.256	Ушко	1 шт
85.40.254	Ушко сектора педали	1 шт
88.40.321	Хомут	2 шт
78.40.254	Чехол	2 шт
10.01	Шайба ГОСТ 11371-78	2 шт
12.01	Шайба ГОСТ 11371-68	4 шт
10.65Г	Шайба ГОСТ 6402-70	4 шт
12.65Г	Шайба ГОСТ 6402-70	12 шт
5.65Г	Шайба ГОСТ 6402-70	5 шт
8.65Г	Шайба ГОСТ 6402-70	2 шт
4Х22	Шплинт ГОСТ 397-79	1 шт
85.40.247	Шпонка	1 шт
88.40.373	Вилка	шт
М16Х1,5	Гайка ГОСТ 5916-70	4 шт
М12.6gХ25	Болт ГОСТ 7796-70	7 шт
М12.6gХ35	Болт ГОСТ 7796-70	1 шт
М12.6gХ40	Болт ГОСТ 7796-70	1 шт
М5.6gХ12	Болт ГОСТ 7796-70	5 шт
М8.6gХ25	Болт ГОСТ 7796-70	2 шт
А40-17	Вилка	1 шт
88.40.324	Вкладыш	2 шт
54.40.436	Втулка	2 шт
85.40.248	Втулка	1 шт
77.40.142	Втулка распорная малая	2 шт
М10	Гайка ГОСТ 5915-70	2 шт
М12	Гайка ГОСТ 5915-70	3 шт
М8.6	Гайка ГОСТ 5915-70	2 шт
М12Х1,25	Гайка ГОСТ 5916-70	2 шт
М12Х1,25LВ	Гайка ГОСТ 5916-70	1 шт
М10.6gХ20	Болт ГОСТ 7796-70	4 шт
М16Х1,5LВ	Гайка ГОСТ 5916-70	4 шт
88.40.031	Кожух	1 шт
88.40.322	Козырек	1 шт
88.40.327	Крышка кожуха	1 шт
К77.40.354	Муфта регулировочная большая	4 шт
78.40.256-1	Обойма левая	1 шт
78.40.257	Обойма правая	1 шт
78.40.021	Основание	1 шт
6Х12Н12rХ45	Ось ГОСТ 9650-71	1 шт
78.40.032-2	Педаль	1 шт
78.40.096-01	Педаль	1 шт
78.40.046	Подушка	1 шт
54.40.448А	Пружина оттяжная	3 шт
78.40.234-1	Рычаг педали	1 шт
