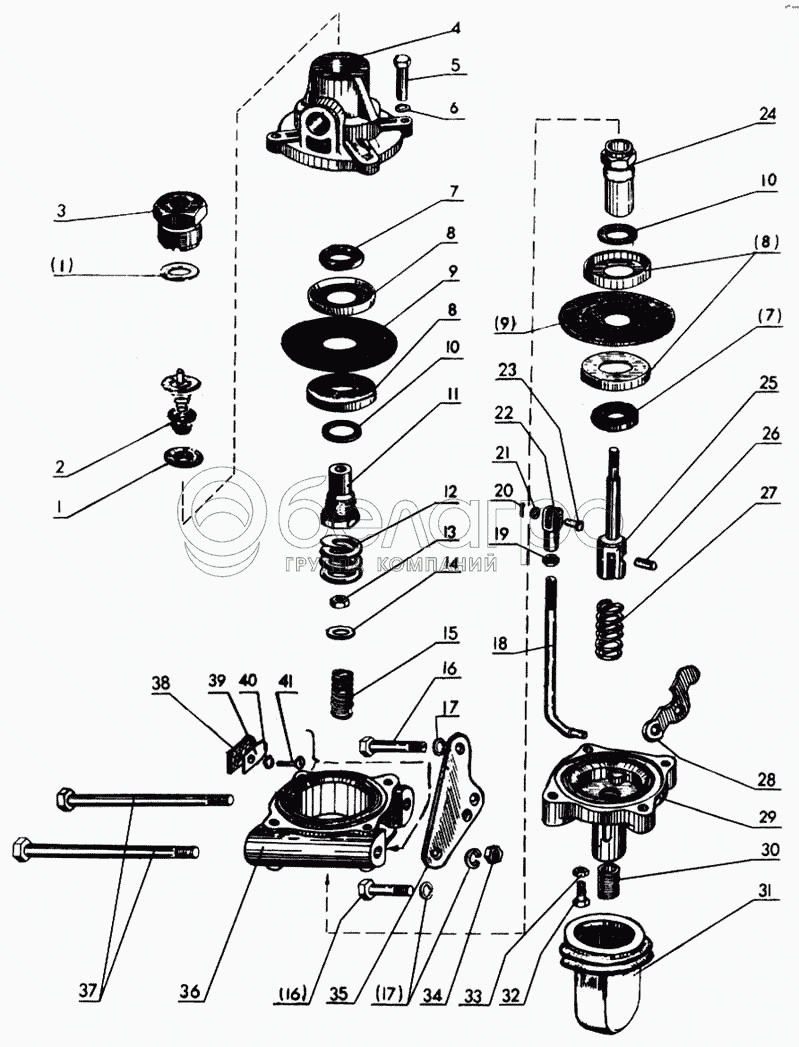

Тормозной кран
МТЗ МТЗ-80 — Механизмы управления
1
1
2
3
4
5
6
7
7
8
8
8
9
9
10
10
11
12
13
14
15
16
16
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
Спецификация (44)
| № | Артикул | Наименование | Наличие | Цена | Кол-во | |
|---|---|---|---|---|---|---|
| 1 | Прокладка (для регулировки допускается изменение количества деталей) | 5 шт | ||||
| 2 | Клапан | 1 шт | ||||
| 3 | Пробка | 1 шт | ||||
| 4 | Крышка | 1 шт | ||||
| 5 | Болт М8-6gх25.58.016 ГОСТ 7796-70 | 8 шт | ||||
| 6 | Шайба 8 65Г 016 ГОСТ 6402-70 | 8 шт | ||||
| 7 | Шайба | 2 шт | ||||
| 8 | Шайба | 2 шт | ||||
| 9 | Диафрагма | 4 шт | ||||
| 10 | Кольцо | 3 шт | ||||
| 11 | Седло | 1 шт | ||||
| 12 | Пружина | 1 шт | ||||
| 13 | Гайка М6-6Н.06.016 ГОСТ 5916-70 | 1 шт | ||||
| 14 | Шайба | 1 шт | ||||
| 15 | Пружина | 1 шт | ||||
| 16 | Болт М10-6gх40.88.35.019 ГОСТ 7795-70 | 2 шт | ||||
| 17 | Шайба 10 ОТ ОСТ 37.001.115-75 | 4 шт | ||||
| 18 | Тяга | 1 шт | ||||
| 19 | Гайка М12х1,25-6Н.6.019 ГОСТ 5916-70 | 1 шт | ||||
| 20 | Шплинт 3,2х18.016 ГОСТ 397-79 | 1 шт | ||||
| 21 | Шайба 12 01 019 ГОСТ 11371-78 | 1 шт | ||||
| 22 | Вилка | 1 шт | ||||
| 23 | Палец 12х ОСТ 37.001.163-75 | 1 шт | ||||
| 24 | Шток | 1 шт | ||||
| 25 | Тяга | 1 шт | ||||
| 26 | Палец | 1 шт | ||||
| 27 | Пружина | 1 шт | ||||
| 28 | Рычаг | 1 шт | ||||
| 29 | Корпус | 1 шт | ||||
| 30 | Пробка | 1 шт | ||||
| 31 | Чехол | 1 шт | ||||
| 32 | Болт | 2 шт | ||||
| 33 | Гайка М8-6Н.019 ГОСТ 7795-70 | 2 шт | ||||
| 34 | Гайка М10-6Н.019 ГОСТ 7795-70 | 2 шт | ||||
| 35 | Кронштейн | 1 шт | ||||
| 36 | Вставка | 1 шт | ||||
| 37 | Болт М10-6gх105.58.35.019 ГОСТ 7795-70 | 2 шт | ||||
| 38 | Клапан | 1 шт | ||||
| 39 | Прижим | 1 шт | ||||
| 40 | Шайба 5ОТ ОСТ 37.001.115-74 | 1 шт | ||||
| 41 | Винт М5 | 1 шт | ||||
| Диафрагма с шайбами, кольцом и седлом в сборе | 1 шт | |||||
| Диафрагма в сборе | 1 шт | |||||
| Кран тормозной в сборе | 1 шт |
Нажмите на каталожный номер, чтобы увидеть все применения детали.
