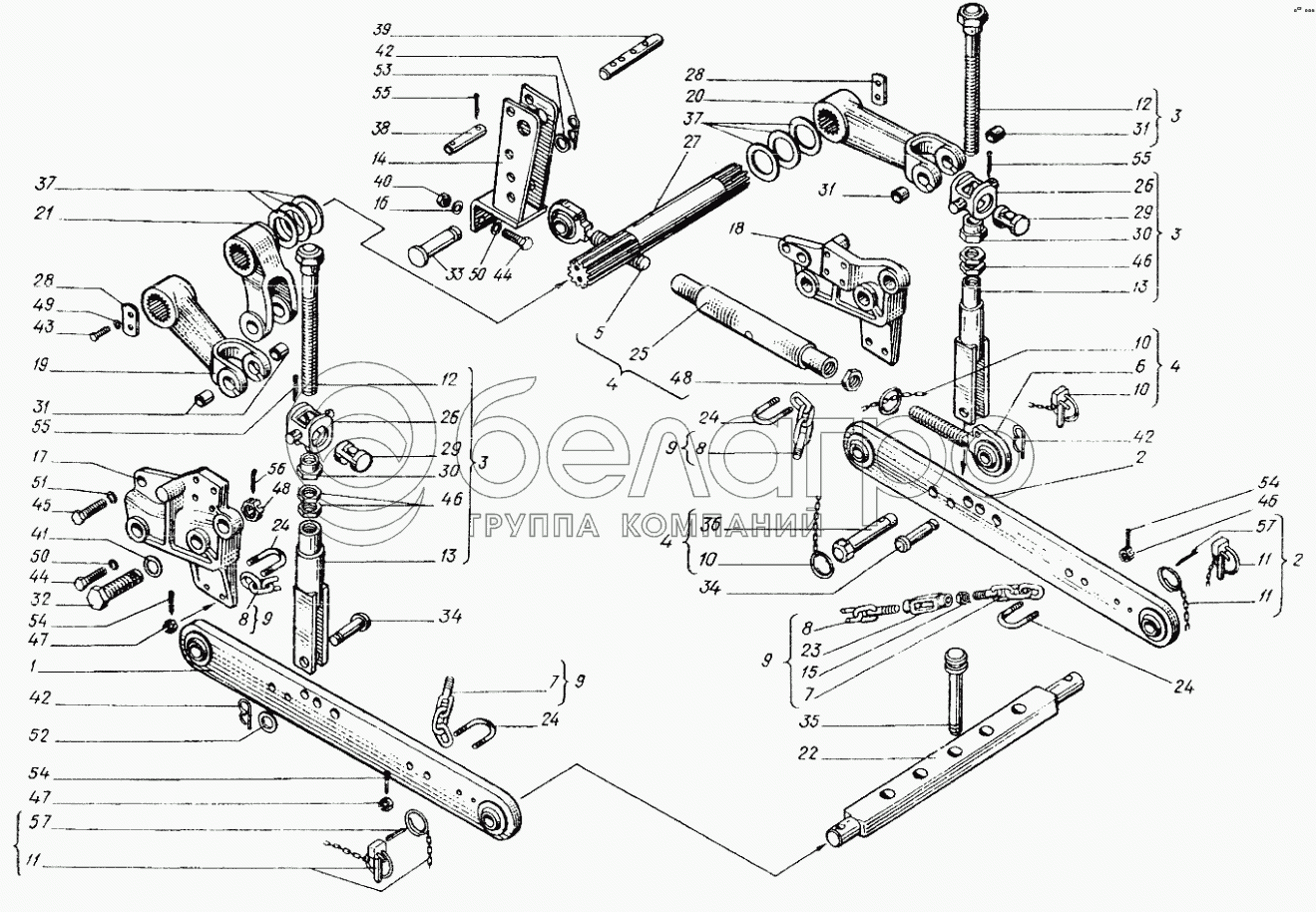

Устройство навесное заднее 25Ф.56.001
ХТЗ (Т-150) Т-25Ф — Ходовая часть
1
2
2
3
3
3
4
4
4
5
6
7
7
8
8
8
9
9
9
9
10
10
10
11
11
11
12
12
13
13
14
15
16
17
18
19
20
21
22
23
24
24
24
24
25
26
26
26
27
28
28
29
30
30
31
31
31
32
33
34
34
35
36
37
37
38
39
40
41
42
42
42
43
44
44
45
46
46
46
47
47
47
47
48
48
49
50
50
51
52
53
54
54
54
55
55
55
56
57
57
57
57
57
Спецификация (60)
| № | Артикул | Наименование | Наличие | Цена | Кол-во | |
|---|---|---|---|---|---|---|
| 1 | Тяга | 1 шт | ||||
| 2 | Тяга | 1 шт | ||||
| 3 | Раскос | 2 шт | ||||
| 4 | Тяга центральная | 1 шт | ||||
| 5 | Тяга передняя | 1 шт | ||||
| 6 | Тяга задняя | 1 шт | ||||
| 7 | Цепь | 1 шт | ||||
| 8 | Цепь | 1 шт | ||||
| 9 | Цепь регулировочная | 2 шт | ||||
| 10 | Чека | 1 шт | ||||
| 11 | Чека | 1 шт | ||||
| 12 | Винт | 1 шт | ||||
| 13 | Вилка | 1 шт | ||||
| 14 | Кронштейн | 1 шт | ||||
| 15 | Гайка | 1 шт | ||||
| 16 | Шайба штампованная | 3 шт | ||||
| 17 | Кронштейн | 1 шт | ||||
| 18 | Кронштейн | 1 шт | ||||
| 19 | Рычаг | 1 шт | ||||
| 20 | Рычаг | 1 шт | ||||
| 21 | Рычаг цилиндра | 1 шт | ||||
| 22 | Брус | 1 шт | ||||
| 23 | Стяжка | 1 шт | ||||
| 24 | Ушко | 4 шт | ||||
| 25 | Труба | 1 шт | ||||
| 26 | Гнездо | 1 шт | ||||
| 27 | Вал | 1 шт | ||||
| 28 | Шайба | 2 шт | ||||
| 29 | Шарнир | 1 шт | ||||
| 30 | Гайка | 1 шт | ||||
| 31 | Втулка | 4 шт | ||||
| 32 | Палец | 1 шт | ||||
| 33 | Палец | 1 шт | ||||
| 34 | Палец | 2 шт | ||||
| 35 | Палец | 1 шт | ||||
| 36 | Палец | 1 шт | ||||
| 37 | Шайба | 6 шт | ||||
| 38 | Ось 16В12х85.402.35.47.Ц15хр ГОСТ9650-80 | 1 шт | ||||
| 39 | Палец | 1 шт | ||||
| 40 | Втулка | 1 шт | ||||
| 41 | Шайба | 2 шт | ||||
| 42 | Шплинт | 4 шт | ||||
| 43 | Болт М10-6gх25.88.019 ГОСТ7796-70 | 4 шт | ||||
| 44 | Болт М12-6gх40.88.019 ГОСТ7796-70 | 10 шт | ||||
| 45 | Болт М16-6gх55.88.019 ГОСТ7796-70 | 4 шт | ||||
| 46 | Гайка М24-6Н.6.0112 ГОСТ5256-70 | 2 шт | ||||
| 47 | Гайка М10-6Н.6.019 ГОСТ5918-73 | 8 шт | ||||
| 47 | Гайка М24-6Н.6.0112 ГОСТ5256-70 | 1 шт | ||||
| 48 | Гайка М24х2-6Н.04.0112 ГОСТ5919-73 | 2 шт | ||||
| 49 | Шайба 10.65Г.05 ГОСТ6402-70 | 4 шт | ||||
| 50 | Шайба 12.65Г.05 ГОСТ6402-70 | 10 шт | ||||
| 51 | Шайба 16.65Г.05 ГОСТ6402-70 | 4 шт | ||||
| 52 | Шайба 16.01.0115 ГОСТ11371-78 | 2 шт | ||||
| 53 | Шайба 22.01.0115 ГОСТ11371-78 | 1 шт | ||||
| 54 | Шплинт 2,5х16.016 ГОСТ397-79 | 8 шт | ||||
| 55 | Шплинт 4х25.019 ГОСТ397-79 | 6 шт | ||||
| 56 | Шплинт 4х32.019 ГОСТ397-79 | 2 шт | ||||
| 57 | Шплинт 5х30.016 ГОСТ397-79 | 1 шт | ||||
| 57 | Шплинт 5х30.016 ГОСТ397-79 | 1 шт | ||||
| Труба | 1 шт |
Нажмите на каталожный номер, чтобы увидеть все применения детали.
