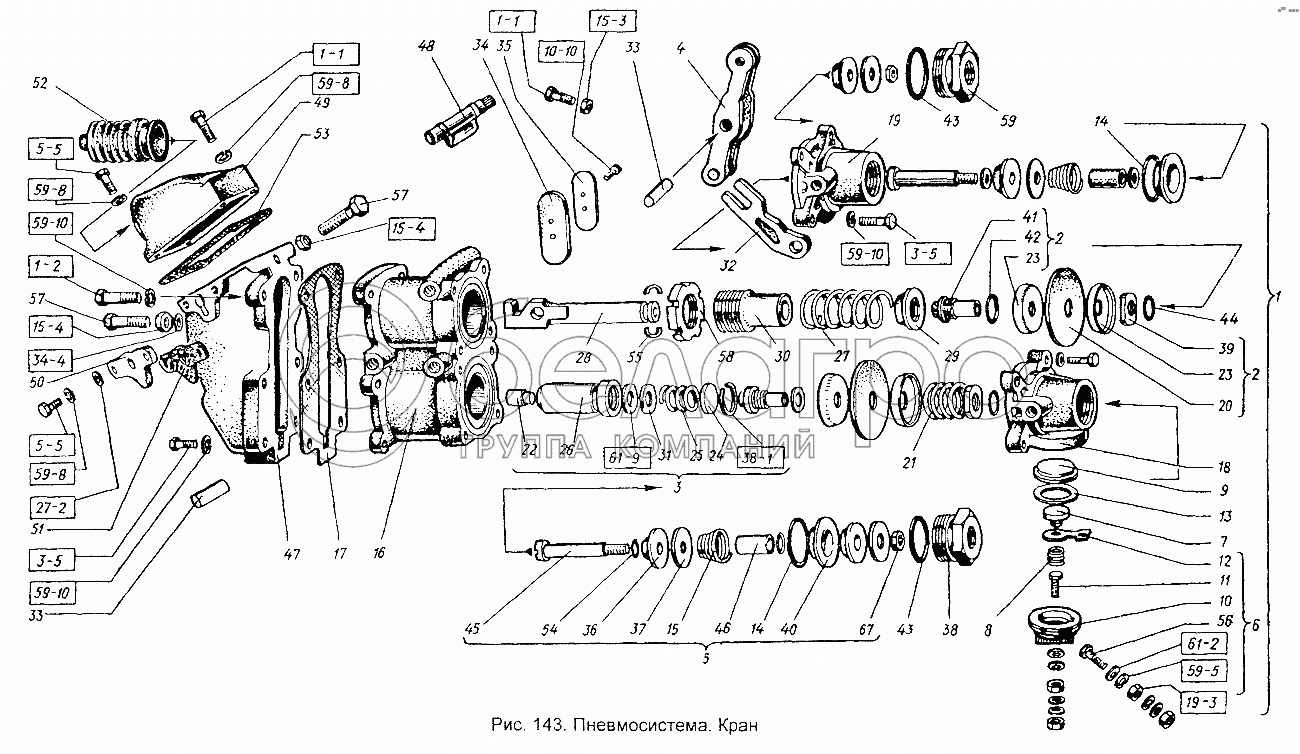

Пневмосистема. Кран
ХТЗ (Т-150) Т-151К-08 — Пневмосистема
012-016-25-1-3.9833
12х2.04.11371
16.3111
5.01.11371
5.65Г.6402
6.65Г.6402
6.65Г.6402
6.65Г.6402
8.65Г.6402
8.65Г.6402
8.65Г.6402
В30.13943
М5.5927
М5х12.17473
М6.5915
М6х20.7798
М6х20.7798
М6х30.7795
М6х30.7795
М8.5915
М8.5915
М8х25.7796
М8х25.7796
М8х35.7795
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
19
20
21
22
23
23
24
25
26
27
28
29
30
31
32
33
33
34
35
36
37
38
39
40
41
42
43
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
57
58
59
67
Спецификация (76)
| № | Артикул | Наименование | Наличие | Цена | Кол-во | |
|---|---|---|---|---|---|---|
| 1 | Кран тормозной в сборе | 1 шт | ||||
| 2 | Диафрагма | 2 шт | ||||
| 3 | Пружина уравновешивающая тормозного крана малая со стаканом в сборе | 1 шт | ||||
| 4 | Рычаг тормозного крана в сборе | 1 шт | ||||
| 5 | Клапан тормозного крана в сборе | 2 шт | ||||
| 6 | Колодка | 1 шт | ||||
| 7 | Основание контакта в сборе | 1 шт | ||||
| 8 | Пружина основания контакта | 1 шт | ||||
| 9 | Диафрагма включателя света стоп-сигнала | 1 шт | ||||
| 10 | Контактная колодка | 1 шт | ||||
| 11 | Болт контактный с контактом в сборе | 1 шт | ||||
| 12 | Шина контактная | 1 шт | ||||
| 13 | Прокладка | 1 шт | ||||
| 14 | Прокладка | 2 шт | ||||
| 15 | Пружина клапана | 2 шт | ||||
| 16 | Корпус тормозного крана | 1 шт | ||||
| 17 | Прокладка корпуса тормозного крана | 1 шт | ||||
| 18 | Крышка тормозного крана нижняя | 1 шт | ||||
| 19 | Крышка тормозного крана верхняя | 1 шт | ||||
| 20 | Диафрагма тормозного крана | 4 шт | ||||
| 21 | Пружина поддиафрагменная тормозного крана | 1 шт | ||||
| 22 | Пятка стакана тормозного крана | 1 шт | ||||
| 23 | Шайба диафрагмы тормозного крана | 4 шт | ||||
| 24 | Шайба опорная малой уравновешивающей пружины тормозного крана | 1 шт | ||||
| 25 | Пружина уравновешивающая тормозного крана малая | 1 шт | ||||
| 26 | Стакан малой уравновешивающей пружины тормозного крана | 1 шт | ||||
| 27 | Пружина уравновешивающая тормозного крана большая | 1 шт | ||||
| 28 | Шток тормозного крана | 1 шт | ||||
| 29 | Шайба опорная штока тормозного крана | 1 шт | ||||
| 30 | Направляющая штока тормозного крана | 1 шт | ||||
| 31 | Прокладка регулировочная малой уравновешивающей пружины тормозного крана | 2 шт | ||||
| 32 | Рычаг тормозного крана малый | 1 шт | ||||
| 33 | Ось рычага тормозного крана | 2 шт | ||||
| 34 | Уплотнитель выпускного отверстия тормозного крана | 1 шт | ||||
| 35 | Крышка выпускного отверстия тормозного крана | 1 шт | ||||
| 36 | Конус клапана тормозного крана | 4 шт | ||||
| 37 | Шайба клапана тормозного крана большая | 4 шт | ||||
| 38 | Пробка тормозного крана | 1 шт | ||||
| 39 | Гайка диафрагмы тормозного крана | 2 шт | ||||
| 40 | Седло клапана | 2 шт | ||||
| 41 | Седло клапана тормозного крана выпускное | 2 шт | ||||
| 42 | Прокладка выпускного седла клапана тормозного крана | 2 шт | ||||
| 43 | Прокладка | 2 шт | ||||
| 44 | Кольцо уплотнительное седла клапана тормозного крана | 2 шт | ||||
| 45 | Стержень клапана тормозного крана | 2 шт | ||||
| 46 | Трубка стержня клапана тормозного крана | 2 шт | ||||
| 47 | Корпус | 1 шт | ||||
| 48 | Валик рычага ручного привода тормозного крана | 1 шт | ||||
| 49 | Крышка | 1 шт | ||||
| 50 | Крышка валика ручного привода тормозного крана | 1 шт | ||||
| 51 | Прокладка | 1 шт | ||||
| 52 | Чехол | 1 шт | ||||
| 53 | Прокладка корпуса рычагов тормозного крана | 1 шт | ||||
| 54 | Шайба клапана тормозного крана малая | 4 шт | ||||
| 55 | Полукольцо стопорное опорной шайбы штока тормозного крана | 2 шт | ||||
| 56 | Болт сигнала Стоп | 1 шт | ||||
| 57 | Болт | 2 шт | ||||
| 58 | Гайка | 1 шт | ||||
| 59 | Пробка | 1 шт | ||||
| 67 | Гайка | шт | ||||
| Заглушка | 5 шт | |||||
| Болт | 16 шт | |||||
| Болт | 4 шт | |||||
| Болт | 165 шт | |||||
| Болт | 18 шт | |||||
| Винт | 6 шт | |||||
| Гайка | 32 шт | |||||
| Гайка | 61 шт | |||||
| Гайка | 183 шт | |||||
| Кольцо | 1 шт | |||||
| Кольцо | 1 шт | |||||
| Шайба (d=13, d1=24, S=2) | 8 шт | |||||
| Шайба | 45 шт | |||||
| Шайба | 33 шт | |||||
| Шайба | 274 шт | |||||
| Шайба | 564 шт |
Нажмите на каталожный номер, чтобы увидеть все применения детали.
