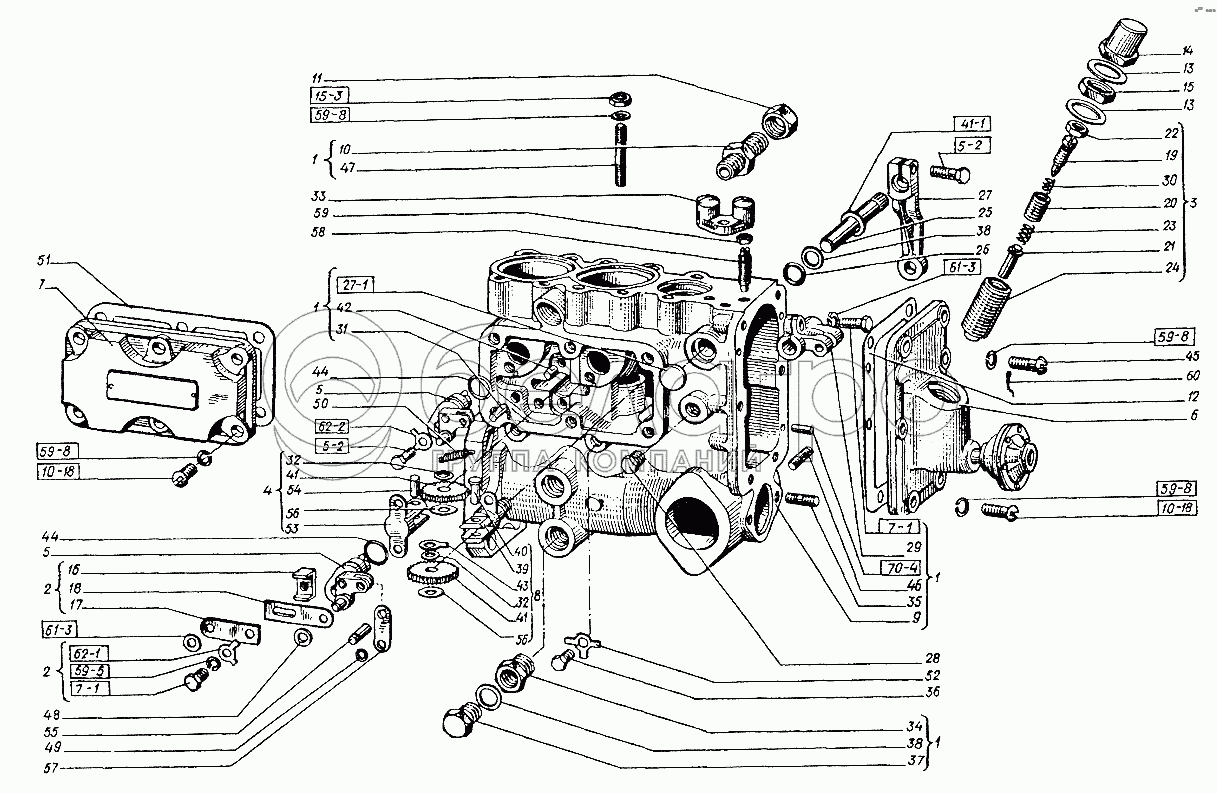

Корпус топливного насоса
ХТЗ (Т-150) Т-151К-08 — Двигатель
1.2-9x22-1.8752
14.3111
2.5x10.3128
5.01.13463
5.04.11371
5.04.11371
5.65Г.6402
6.01.13463
6.65Г.6402
6.65Г.6402
6.65Г.6402
6.65Г.6402
М5х12.7805
М5х12.7805
М6.5915
М6х14.7798
М6х14.7798
М6х8.17473
М6х8.17473
1
1
1
1
2
2
3
4
5
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
32
33
34
35
36
37
38
38
39
40
41
41
42
43
44
44
45
46
47
48
49
50
51
52
53
54
55
56
56
57
58
59
60
Спецификация (72)
| № | Артикул | Наименование | Наличие | Цена | Кол-во | |
|---|---|---|---|---|---|---|
| 1 | Корпус насоса | 1 шт | ||||
| 2 | Тяга | 1 шт | ||||
| 3 | Корректор | 1 шт | ||||
| 4 | Кронштейн | 1 шт | ||||
| 5 | Втулка | 2 шт | ||||
| 6 | Ограничитель дымления | 1 шт | ||||
| 7 | Крышка | 1 шт | ||||
| 8 | Кронштейн | 1 шт | ||||
| 9 | Корпус насоса | 1 шт | ||||
| 10 | Штуцер | 2 шт | ||||
| 11 | Болт | 1 шт | ||||
| 12 | Прокладка | 1 шт | ||||
| 13 | Прокладка | 2 шт | ||||
| 14 | Колпачок корректора | 1 шт | ||||
| 15 | Контргайка корректора | 1 шт | ||||
| 16 | Скоба | 1 шт | ||||
| 17 | Тяга | 1 шт | ||||
| 18 | Тяга | 1 шт | ||||
| 19 | Ограничитель | 1 шт | ||||
| 20 | Винт регулировочный | 1 шт | ||||
| 21 | Шток | 1 шт | ||||
| 22 | Контргайка регулировочного винта | 1 шт | ||||
| 23 | Пружина корректора | 1 шт | ||||
| 24 | Корпус корректора | 1 шт | ||||
| 25 | Ось рычага управления | 1 шт | ||||
| 26 | Кольцо уплотнительное | 1 шт | ||||
| 27 | Рычаг управления | 1 шт | ||||
| 28 | Пробка | 2 шт | ||||
| 29 | Втулка рычажная | 1 шт | ||||
| 30 | Пружина | 1 шт | ||||
| 31 | Штифт | 1 шт | ||||
| 32 | Шайба груза | 8 шт | ||||
| 33 | Колпачок | 1 шт | ||||
| 34 | Втулка резьбовая | 1 шт | ||||
| 35 | Шпилька | 2 шт | ||||
| 36 | Винт установочный толкатели | 2 шт | ||||
| 37 | Пробка | 1 шт | ||||
| 38 | Прокладка | 2 шт | ||||
| 39 | Кронштейн | 1 шт | ||||
| 40 | Ось | 1 шт | ||||
| 41 | Шестерня промежуточная | 2 шт | ||||
| 42 | Штифт | 2 шт | ||||
| 43 | Шайба стопорная | 1 шт | ||||
| 44 | Кольцо уплотнительное | 2 шт | ||||
| 45 | Винт | 5 шт | ||||
| 46 | Шпилька | 2 шт | ||||
| 47 | Шпилька | 8 шт | ||||
| 48 | Шайба | 2 шт | ||||
| 49 | Замок | 1 шт | ||||
| 50 | Пружина запуска | 1 шт | ||||
| 51 | Прокладка | 1 шт | ||||
| 52 | Шайба | 2 шт | ||||
| 53 | Кронштейн | 1 шт | ||||
| 54 | Ось | 1 шт | ||||
| 55 | Ось | 1 шт | ||||
| 56 | Шайба | 1 шт | ||||
| 57 | Тяга | 1 шт | ||||
| 58 | Винт | 2 шт | ||||
| 59 | Гайка | 2 шт | ||||
| 60 | Проволока | 1 шт | ||||
| Штифт (d=5, L=10) | 6 шт | |||||
| Шайба (d=6,4, d1=10, S=0,8) | 1 шт | |||||
| Шайба | 274 шт | |||||
| Шайба (d=5,3, d1=8, S=0,5) | 1 шт | |||||
| Шайба | 15 шт | |||||
| Шайба | 45 шт | |||||
| Манжета (d=9, D=22, h=7) | 2 шт | |||||
| Заглушка (D=14, R=17, S=1,4) | 1 шт | |||||
| Гайка | 61 шт | |||||
| Винт | 18 шт | |||||
| Болт | 1 шт | |||||
| Болт (d=5, l=12, L0=12, H=3,5, S=8) | 2 шт |
Нажмите на каталожный номер, чтобы увидеть все применения детали.
