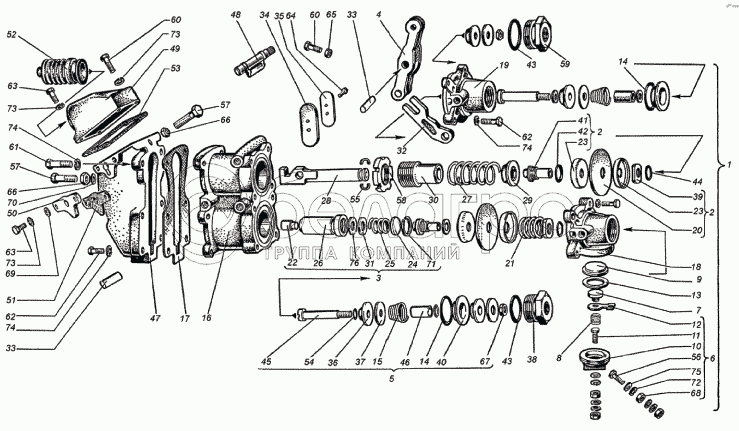

Пневмосистема
ХТЗ (Т-150) Т-150К (2004) — Дополнительное оборудование
/102.gif)
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
19
20
21
22
23
23
24
25
26
27
28
29
30
31
32
33
33
34
35
36
37
38
39
40
41
42
43
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
57
58
59
60
60
61
62
62
63
63
64
65
65
66
67
68
69
70
71
72
73
73
73
74
74
74
75
76
Спецификация (76)
| № | Артикул | Наименование | Наличие | Цена | Кол-во | |
|---|---|---|---|---|---|---|
| 1 | Кран тормозной в сборе | 1 шт | ||||
| 2 | Диафрагма | 2 шт | ||||
| 3 | Пружина уравновешивающая тормозного крана малая со стаканом в сборе | 1 шт | ||||
| 4 | Рычаг тормозного крана в сборе | 1 шт | ||||
| 5 | Клапан тормозного крана в сборе | 2 шт | ||||
| 6 | Колодка | 1 шт | ||||
| 7 | Основание контакта в сборе | 1 шт | ||||
| 8 | Пружина основания контакта | 1 шт | ||||
| 9 | Диафрагма включателя света стоп-сигнала | 1 шт | ||||
| 10 | Контактная колодка | 1 шт | ||||
| 11 | Болт контактный с контактом в сборе | 1 шт | ||||
| 12 | Шина контактная | 1 шт | ||||
| 13 | Прокладка | 1 шт | ||||
| 14 | Прокладка | 2 шт | ||||
| 15 | Пружина клапана | 2 шт | ||||
| 16 | Корпус тормозного крана | 1 шт | ||||
| 17 | Прокладка корпуса тормозного крана | 1 шт | ||||
| 18 | Крышка тормозного крана нижняя | 1 шт | ||||
| 19 | Крышка тормозного крана верхняя | 1 шт | ||||
| 20 | Диафрагма тормозного крана | 4 шт | ||||
| 21 | Пружина поддиафрагменная тормозного крана | 1 шт | ||||
| 22 | Пятка стакана тормозного крана | 1 шт | ||||
| 23 | Шайба диафрагмы тормозного крана | 4 шт | ||||
| 24 | Шайба опорная малой уравновешивающей пружины тормозного крана | 1 шт | ||||
| 25 | Пружина уравновешивающая тормозного крана малая | 1 шт | ||||
| 26 | Стакан малой уравновешивающей пружины тормозного крана | 1 шт | ||||
| 27 | Пружина уравновешивающая тормозного крана большая | 1 шт | ||||
| 28 | Шток тормозного крана | 1 шт | ||||
| 29 | Шайба опорная штока тормозного крана | 1 шт | ||||
| 30 | Направляющая штока тормозного крана | 1 шт | ||||
| 31 | Прокладка регулировочная малой уравновешивающей пружины тормозного крана | 2 шт | ||||
| 32 | Рычаг тормозного крана малый | 1 шт | ||||
| 33 | Ось рычага тормозного крана | 2 шт | ||||
| 34 | Уплотнитель выпускного отверстия тормозного крана | 1 шт | ||||
| 35 | Крышка выпускного отверстия тормозного крана | 1 шт | ||||
| 36 | Конус клапана тормозного крана | 4 шт | ||||
| 37 | Шайба клапана тормозного крана большая | 4 шт | ||||
| 38 | Пробка | 1 шт | ||||
| 39 | Гайка диафрагмы тормозного крана | 2 шт | ||||
| 40 | Седло клапана | 2 шт | ||||
| 41 | Седло клапана тормозного крана выпускное | 2 шт | ||||
| 42 | Прокладка выпускного седла клапана тормозного крана | 2 шт | ||||
| 43 | Прокладка | 2 шт | ||||
| 44 | Кольцо уплотнительное седла клапана тормозного крана | 2 шт | ||||
| 45 | Стержень | 2 шт | ||||
| 46 | Трубка стержня клапана тормозного крана | 2 шт | ||||
| 47 | Корпус | 1 шт | ||||
| 48 | Валик рычага ручного привода тормозного крана | 1 шт | ||||
| 49 | Крышка | 1 шт | ||||
| 50 | Крышка валика ручного привода тормозного крана | 1 шт | ||||
| 51 | Прокладка | 1 шт | ||||
| 52 | Чехол | 1 шт | ||||
| 53 | Прокладка корпуса рычагов тормозного крана | 1 шт | ||||
| 54 | Шайба клапана тормозного крана малая | 4 шт | ||||
| 55 | Полукольцо стопорное опорной шайбы штока тормозного крана | 2 шт | ||||
| 56 | Болт сигнала Стоп | 1 шт | ||||
| 57 | Болт | 2 шт | ||||
| 58 | Гайка | 1 шт | ||||
| 59 | Пробка | 1 шт | ||||
| 60 | Болт | 3 шт | ||||
| 61 | Болт | 2 шт | ||||
| 62 | Болт | 12 шт | ||||
| 63 | Болт | 4 шт | ||||
| 64 | Винт | 2 шт | ||||
| 65 | Гайка | 1 шт | ||||
| 66 | Гайка | 2 шт | ||||
| 67 | Гайка | 2 шт | ||||
| 68 | Гайка | 4 шт | ||||
| 69 | Заглушка | 1 шт | ||||
| 70 | Кольцо | 1 шт | ||||
| 71 | Кольцо | 1 шт | ||||
| 72 | Шайба | 2 шт | ||||
| 73 | Шайба | 6 шт | ||||
| 74 | Шайба | 14 шт | ||||
| 75 | Шайба | 6 шт | ||||
| 76 | Шайба | 24 шт |
