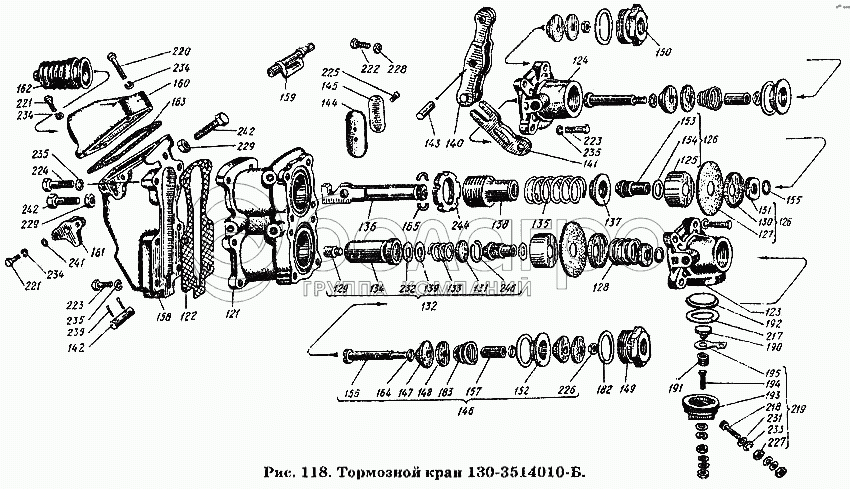

Тормозной кран 130-3514010-Б
ХТЗ (Т-150) Т-150К — Механизмы управления
121
122
123
124
125
126
126
127
128
129
130
131
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
152
153
154
155
156
157
158
159
160
161
162
163
164
165
182
183
190
191
192
193
194
195
217
218
219
220
221
221
222
223
223
224
225
226
227
228
229
229
231
232
233
234
234
234
235
235
235
239
241
242
242
244
246
Спецификация (82)
| № | Артикул | Наименование | Наличие | Цена | Кол-во | |
|---|---|---|---|---|---|---|
| 120 | Кран тормозной в сборе | 1 шт | ||||
| 121 | Корпус тормозного крана | 1 шт | ||||
| 122 | Прокладка корпуса тормозного крана | 1 шт | ||||
| 123 | Крышка тормозного крана нижняя | 1 шт | ||||
| 124 | Крышка тормозного крана верхняя | 1 шт | ||||
| 125 | Направляющая диафрагмы тормозного крана | 2 шт | ||||
| 126 | Диафрагма тормозного крана в сборе | 2 шт | ||||
| 127 | Диафрагма тормозного крана | 4 шт | ||||
| 128 | Пружина поддиафрагменная тормозного крана | 1 шт | ||||
| 129 | Пятка стакана тормозного крана | 1 шт | ||||
| 130 | Шайба диафрагмы тормозного крана | 1 шт | ||||
| 131 | Шайба опорная малой уравновешивающей пружины тормозного крана | 1 шт | ||||
| 132 | Пружина уравновешивающая тормозного крана малая со стаканом в сборе | 1 шт | ||||
| 133 | Пружина уравновешивающая тормозного крана малая | 1 шт | ||||
| 134 | Стакан малой уравновешивающей пружины тормозного крана | 1 шт | ||||
| 135 | Пружина уравновешивающая тормозного крана большая | 1 шт | ||||
| 136 | Шток тормозного крана | 1 шт | ||||
| 137 | Шайба опорная штока тормозного крана | 1 шт | ||||
| 138 | Направляющая штока тормозного крана | 1 шт | ||||
| 139 | Прокладка регулировочная малой уравновешивающей пружины тормозного крана | шт | ||||
| 140 | Рычаг тормозного крана в сборе | 1 шт | ||||
| 141 | Рычаг тормозного крана малый | 1 шт | ||||
| 142 | Ось малого рычага тормозного крана | 1 шт | ||||
| 143 | Ось рычага тормозного крана | 1 шт | ||||
| 144 | Уплотнитель выпускного отверстия тормозного крана | 1 шт | ||||
| 145 | Крышка выпускного отверстия тормозного крана | 1 шт | ||||
| 146 | Клапан тормозного крана в сборе | 1 шт | ||||
| 147 | Конус клапана тормозного крана | 1 шт | ||||
| 148 | Шайба клапана тормозного крана большая | 4 шт | ||||
| 149 | Пробка тормозного крана | 1 шт | ||||
| 150 | Пробка тормозного крана | 1 шт | ||||
| 151 | Гайка диафрагмы тормозного крана | 2 шт | ||||
| 152 | Седло клапана | 2 шт | ||||
| 153 | Седло клапана тормозного крана выпускное | 2 шт | ||||
| 154 | Прокладка выпускного седла клапана тормозного крана | 4 шт | ||||
| 155 | Кольцо уплотнительное седла клапана тормозного крана | 2 шт | ||||
| 156 | Стержень клапана тормозного крана | 2 шт | ||||
| 157 | Трубка стержня клапана тормозного крана | 2 шт | ||||
| 158 | Корпус рычагов тормозного крана | 1 шт | ||||
| 159 | Валик рычага ручного привода тормозного крана | 1 шт | ||||
| 160 | Крышка корпуса рычагов тормозного крана | 1 шт | ||||
| 161 | Крышка валика ручного привода тормозного крана | 1 шт | ||||
| 162 | Чехол тяги тормозного крана защитный | 1 шт | ||||
| 163 | Прокладка корпуса рычагов тормозного крана | 1 шт | ||||
| 164 | Шайба клапана тормозного крана малая | 4 шт | ||||
| 165 | Полукольцо стопорное опорной шайбы штока тормозного крана | 2 шт | ||||
| 182 | Прокладка | 4 шт | ||||
| 183 | Пружина клапана | 2 шт | ||||
| 190 | Основание контакта в сборе | 1 шт | ||||
| 191 | Пружина основания контакта | 1 шт | ||||
| 192 | Диафрагма включателя света стоп-сигнала | 1 шт | ||||
| 193 | Контактная колодка | 1 шт | ||||
| 194 | Болт контактный с контактом в сборе | 1 шт | ||||
| 195 | Шина контактная | 1 шт | ||||
| 202 | Шплинт 3,2х20 ГОСТ 397-66 | 14 шт | ||||
| 217 | Прокладка | 1 шт | ||||
| 218 | Болт сигнала Стоп | 1 шт | ||||
| 219 | Колодка контактная в сборе | 1 шт | ||||
| 220 | Болт М6 кл.2х38 ОН 025101-63 | 2 шт | ||||
| 221 | Болт М6х20 ОН 025102-63 | 4 шт | ||||
| 222 | Болт М6х32 ОН 025102-63 | 1 шт | ||||
| 223 | Болт М8 кл.2х25 ОН 025102-63 | 13 шт | ||||
| 224 | Болт М8 кл.2х35 ОН 025102-63 | 2 шт | ||||
| 225 | Винт М5х12 ГОСТ 1489-62 | 2 шт | ||||
| 226 | Гайка | 2 шт | ||||
| 227 | Гайка | 4 шт | ||||
| 228 | Гайка М6 кл.2 ГОСТ 5927-51 | 1 шт | ||||
| 229 | Гайка М8 кл.2 ГОСТ 5927-51 | 2 шт | ||||
| 231 | Шайба | 6 шт | ||||
| 232 | Шайба | шт | ||||
| 233 | Шайба | 2 шт | ||||
| 234 | Шайба пружинная 6 ОН 025168-63 | 6 шт | ||||
| 235 | Шайба пружинная 8 ОН 025168-63 | 14 шт | ||||
| 239 | Шплинт 4х25 ГОСТ 397-66 | 2 шт | ||||
| 240 | Палец 12х38 ОН 025 196-63 | 1 шт | ||||
| 241 | Заглушка 16 ГОСТ 3111-46 | 1 шт | ||||
| 242 | Болт | 2 шт | ||||
| 244 | Гайка | 1 шт | ||||
| 246 | Кольцо | 1 шт | ||||
| 269 | Шайба 3Т.65Г.05 ГОСТ 6402-70 | 4 шт | ||||
| 270 | Шайба 5Н.65Г ГОСТ 6402-70 | 4 шт | ||||
| Пневмосистема | 1 шт |
Нажмите на каталожный номер, чтобы увидеть все применения детали.
