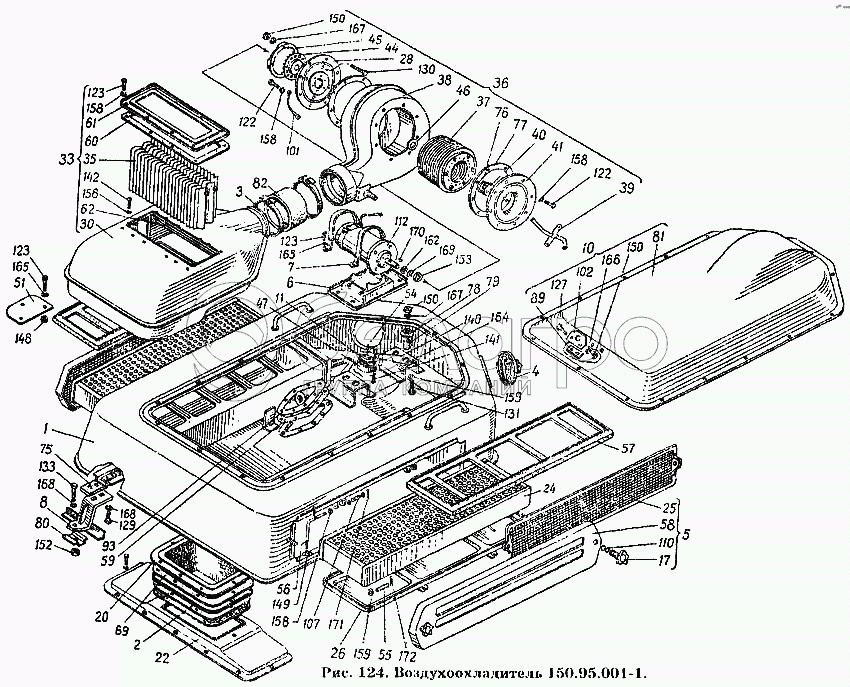

Воздухоохладитель 150.95.001-1
ХТЗ (Т-150) Т-150К — Кузов
1
2
3
4
5
6
7
8
10
11
17
20
22
24
25
26
28
30
33
35
36
37
38
39
40
41
44
45
46
47
51
54
55
56
57
58
59
60
61
62
69
69
75
76
77
78
79
80
81
82
89
93
101
102
107
110
112
122
122
123
123
123
127
129
130
131
133
140
141
142
142
148
148
148
149
150
150
150
150
150
150
153
158
158
158
158
158
158
158
162
164
165
165
166
166
166
167
167
167
167
167
168
168
169
169
170
171
172
Спецификация (107)
| № | Артикул | Наименование | Наличие | Цена | Кол-во | |
|---|---|---|---|---|---|---|
| 1 | Обшивка в сборе | 1 шт | ||||
| 2 | Обечайка в сборе | 1 шт | ||||
| 3 | Хомутик в сборе | 2 шт | ||||
| 4 | Крышка в сборе | 2 шт | ||||
| 5 | Рамка наружная в сборе | 2 шт | ||||
| 6 | Опора двигателя в сборе | 1 шт | ||||
| 7 | Лента крепежная в сборе | 2 шт | ||||
| 8 | Опора в сборе | 1 шт | ||||
| 10 | Крышка в сборе | 1 шт | ||||
| 11 | Панель в сборе | 1 шт | ||||
| 17 | Кнопка в сборе | 2 шт | ||||
| 20 | Рукав в сборе | 1 шт | ||||
| 22 | Переходник в сборе | 1 шт | ||||
| 24 | Фильтр в сборе | 4 шт | ||||
| 25 | Рамка в сборе | 2 шт | ||||
| 26 | Рамка в сборе | 2 шт | ||||
| 28 | Фланец двигателя в сборе | 1 шт | ||||
| 30 | Воздуховод в сборе | 1 шт | ||||
| 33 | Воздуховод с каплеуловителем в сборе | 1 шт | ||||
| 35 | Каплеуловитель в сборе | 1 шт | ||||
| 36 | Вентилятор-увлажнитель в сборе | 1 шт | ||||
| 37 | Колесо вентилятора с увлажнителем в сборе | 1 шт | ||||
| 38 | Кожух вентилятора в сборе | 1 шт | ||||
| 39 | Распылитель в сборе | 1 шт | ||||
| 40 | Колпачок | 1 шт | ||||
| 41 | Коллектор | 1 шт | ||||
| 44 | Крыльчатка | 1 шт | ||||
| 45 | Венец | 1 шт | ||||
| 46 | Шайба | 3 шт | ||||
| 47 | Крышка панели | 1 шт | ||||
| 51 | Крышка | 1 шт | ||||
| 54 | Шпилька | 2 шт | ||||
| 55 | Ось рамки фильтра | 4 шт | ||||
| 56 | Рычажок | 4 шт | ||||
| 57 | Уплотнитель | 2 шт | ||||
| 58 | Крышка фильтра | 2 шт | ||||
| 59 | Прокладка | 4 шт | ||||
| 60 | Прокладка | 1 шт | ||||
| 61 | Крышка | 1 шт | ||||
| 62 | Планка | 2 шт | ||||
| 69 | Прокладка | 2 шт | ||||
| 69 | Прокладка | 2 шт | ||||
| 75 | Прокладка | 4 шт | ||||
| 76 | Прокладка | 1 шт | ||||
| 77 | Прокладка | 2 шт | ||||
| 78 | Амортизатор | 8 шт | ||||
| 79 | Втулка амортизатора | 4 шт | ||||
| 80 | Планка | 4 шт | ||||
| 81 | Крышка | 1 шт | ||||
| 82 | Муфта | 1 шт | ||||
| 89 | Планка | 1 шт | ||||
| 93 | Каркас | 1 шт | ||||
| 101 | Провод | 1 шт | ||||
| 102 | Скоба | 1 шт | ||||
| 107 | Пружина краника | 4 шт | ||||
| 110 | Кольцо | 8 шт | ||||
| 112 | Электродвигатель | 1 шт | ||||
| 122 | Болт М6-6gх12.66.019 ГОСТ 7798-70 | 16 шт | ||||
| 123 | Болт М6-6gх16.66.019 ГОСТ 7798-70 | 71 шт | ||||
| 123 | Болт М6-6gх16.66.019 ГОСТ 7798-70 | 71 шт | ||||
| 123 | Болт М6-6gх16.66.019 ГОСТ 7798-70 | 71 шт | ||||
| 127 | Болт М8-6gх20.66.019 ГОСТ 7796-70 | 2 шт | ||||
| 129 | Болт М8-6gх30.66.019 ГОСТ 7796-70 | 8 шт | ||||
| 130 | Болт М8-6gх35.66.019 ГОСТ 7795-70 | 4 шт | ||||
| 131 | Болт М8-6gх40.66.019 ГОСТ 7795-70 | 4 шт | ||||
| 133 | Болт М10-6gх40.66.019 ГОСТ 7796-70 | 4 шт | ||||
| 140 | Винт М5-6gх12.58.019 ГОСТ 1489-62 | 2 шт | ||||
| 141 | Винт М5-6gх30.58.019 ГОСТ 1489-62 | 2 шт | ||||
| 142 | Винт М6-6gх12.58.019 ГОСТ 1490-62 | 8 шт | ||||
| 142 | Винт М6-6gх12.58.019 ГОСТ 1490-62 | 8 шт | ||||
| 148 | Гайка М6-7Н.6.019 ГОСТ 5915-70 | 16 шт | ||||
| 148 | Гайка М6-7Н.6.019 ГОСТ 5915-70 | 16 шт | ||||
| 148 | Гайка М6-7Н.6.019 ГОСТ 5915-70 | 16 шт | ||||
| 149 | Гайка М6-7Н.8.019 ГОСТ 3032-66 | 4 шт | ||||
| 150 | Гайка М8-7Н.6.019 ГОСТ 5915-70 | 34 шт | ||||
| 150 | Гайка М8-7Н.6.019 ГОСТ 5915-70 | 34 шт | ||||
| 150 | Гайка М8-7Н.6.019 ГОСТ 5915-70 | 34 шт | ||||
| 150 | Гайка М8-7Н.6.019 ГОСТ 5915-70 | 34 шт | ||||
| 150 | Гайка М8-7Н.6.019 ГОСТ 5915-70 | 34 шт | ||||
| 150 | Гайка М8-7Н.6.019 ГОСТ 5915-70 | 34 шт | ||||
| 153 | Гайка М12х1,25-7Н.6.0112 ГОСТ 5915-70 | 1 шт | ||||
| 158 | Шайба 6-04.0112 ГОСТ 11371-68 | 114 шт | ||||
| 158 | Шайба 6-04.0112 ГОСТ 11371-68 | 114 шт | ||||
| 158 | Шайба 6-04.0112 ГОСТ 11371-68 | 114 шт | ||||
| 158 | Шайба 6-04.0112 ГОСТ 11371-68 | 114 шт | ||||
| 158 | Шайба 6-04.0112 ГОСТ 11371-68 | 114 шт | ||||
| 158 | Шайба 6-04.0112 ГОСТ 11371-68 | 114 шт | ||||
| 162 | Шайба 12-04.0112 ГОСТ 11371-68 | 1 шт | ||||
| 164 | Шайба 5.65Г.099 ГОСТ 6402-70 | 2 шт | ||||
| 165 | Шайба 6.65Г.099 ГОСТ 6402-70 | 25 шт | ||||
| 165 | Шайба 6.65Г.099 ГОСТ 6402-70 | 25 шт | ||||
| 166 | Шайба 8.65Г.05 ГОСТ 6402-70 | 10 шт | ||||
| 166 | Шайба 8.65Г.05 ГОСТ 6402-70 | 10 шт | ||||
| 166 | Шайба 8.65Г.05 ГОСТ 6402-70 | 10 шт | ||||
| 167 | Шайба 8.65Г.099 ГОСТ 6402-70 | 18 шт | ||||
| 167 | Шайба 8.65Г.099 ГОСТ 6402-70 | 18 шт | ||||
| 167 | Шайба 8.65Г.099 ГОСТ 6402-70 | 18 шт | ||||
| 167 | Шайба 8.65Г.099 ГОСТ 6402-70 | 18 шт | ||||
| 168 | Шайба 10.65Г.099 ГОСТ 6402-70 | 8 шт | ||||
| 168 | Шайба 10.65Г.099 ГОСТ 6402-70 | 8 шт | ||||
| 169 | Шайба 12.65Г.099 ГОСТ 6402-70 | 5 шт | ||||
| 169 | Шайба 12.65Г.099 ГОСТ 6402-70 | 5 шт | ||||
| 170 | Шпонка 3х5 ГОСТ 8795-68 | 1 шт | ||||
| 171 | Шплинт 1,6х12.005 ГОСТ 397-66 | 8 шт | ||||
| 172 | Шплинт 1,6х16.005 ГОСТ 397-66 | 8 шт | ||||
| Воздухоохладитель в сборе | 1 шт | |||||
| Воздухоохладитель в сборе | 1 шт |
Нажмите на каталожный номер, чтобы увидеть все применения детали.
