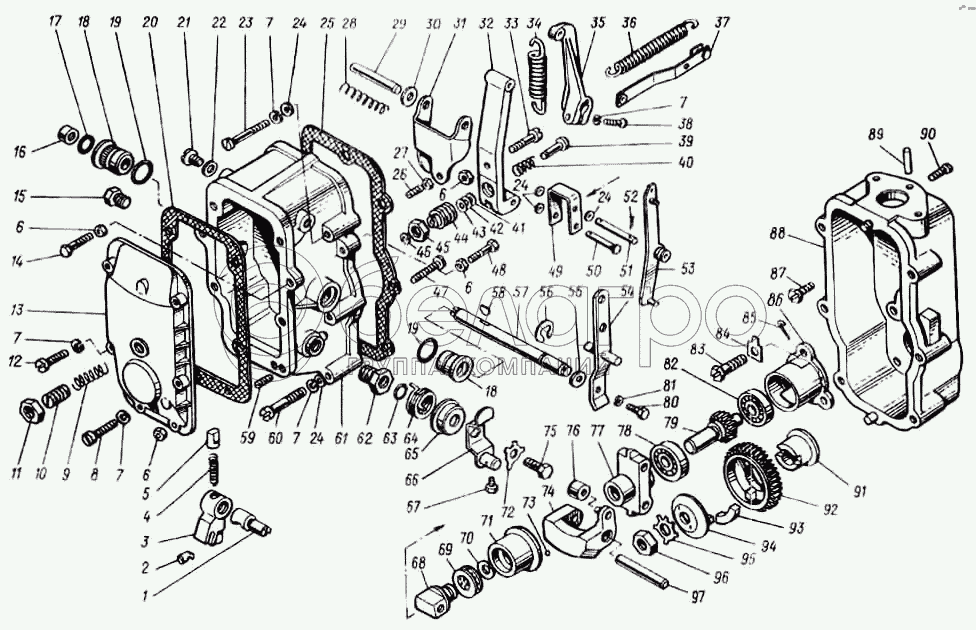

Регулятор частоты вращения
ЯМЗ ЯМЗ-8423 — Двигатель
1
2
3
4
5
6
6
6
6
7
7
7
7
7
8
9
10
11
12
13
14
15
16
17
18
18
19
19
20
21
22
23
24
24
24
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
Спецификация (98)
| № | Артикул | Наименование | Наличие | Цена | Кол-во | |
|---|---|---|---|---|---|---|
| 1 | Ось кулисы | шт | ||||
| 2 | Ползун кулисы | шт | ||||
| 3 | Кулиса | шт | ||||
| 4 | Пружина фиксатора | шт | ||||
| 5 | Фиксатор кулисы | шт | ||||
| 6 | Гайка М6 | шт | ||||
| 7 | Шайба пружинная | шт | ||||
| 8 | Винт | шт | ||||
| 9 | Пружина буферная | шт | ||||
| 10 | Корпус буферной пружины | шт | ||||
| 11 | Гайка | шт | ||||
| 12 | Винт | шт | ||||
| 13 | Крышка смотрового люка | шт | ||||
| 14 | Болт регулировочный | шт | ||||
| 15 | Пробка | шт | ||||
| 16 | Заглушка | шт | ||||
| 17 | Кольцо уплотнительное | шт | ||||
| 18 | Втулка вала рычага пружины | шт | ||||
| 19 | Кольцо уплотнительное втулки вала рычага | шт | ||||
| 20 | Прокладка крышки смотрового люка | шт | ||||
| 21 | Винт-заглушка | шт | ||||
| 22 | Шайба | шт | ||||
| 23 | Винт | шт | ||||
| 24 | Шайба | шт | ||||
| 25 | Прокладка крышки регулятора | шт | ||||
| 26 | Винт | шт | ||||
| 27 | Гайка | шт | ||||
| 28 | Пружина компенсационная | шт | ||||
| 29 | Ось рычагов | шт | ||||
| 30 | Шайба | шт | ||||
| 31 | Рычаг двуплечий | шт | ||||
| 32 | Рычаг регулятора | шт | ||||
| 33 | Винт | шт | ||||
| 34 | Пружина регулятора | шт | ||||
| 35 | Рычаг пружины | шт | ||||
| 36 | Пружина рычага | шт | ||||
| 37 | Тяга | шт | ||||
| 38 | Болт | шт | ||||
| 39 | Корректор | шт | ||||
| 40 | Пружина корректора | шт | ||||
| 41 | Шайба регулировочная | шт | ||||
| 42 | Шайба регулировочная | шт | ||||
| 43 | Шайба регулировочная | шт | ||||
| 44 | Корпус пружины корректора | шт | ||||
| 45 | Гайка | шт | ||||
| 46 | Кольцо пружинное упорное | шт | ||||
| 47 | Винт | шт | ||||
| 48 | Болт регулировочный | шт | ||||
| 49 | Серьга регулятора | шт | ||||
| 50 | Палец | шт | ||||
| 51 | Ось упорной пяты | шт | ||||
| 52 | Шплинт | шт | ||||
| 53 | Рычаг рейки в сборе | шт | ||||
| 54 | Рычаг управления регулятором | шт | ||||
| 55 | Шайба | шт | ||||
| 56 | Кольцо пружинное упорное | шт | ||||
| 57 | Вал рычага пружины | шт | ||||
| 58 | Шпонка сегментная | шт | ||||
| 59 | Винт регулировочный | шт | ||||
| 60 | Винт | шт | ||||
| 61 | Крышка регулятора | шт | ||||
| 62 | Ввертыш оси кулисы | шт | ||||
| 63 | Кольцо уплотнительное в сборе | шт | ||||
| 64 | Пружина скобы кулисы возвратная | шт | ||||
| 65 | Крышка возвратной пружины | шт | ||||
| 66 | Рычаг останова в сборе | шт | ||||
| 67 | Болт | шт | ||||
| 68 | Пята упорная | шт | ||||
| 69 | Подшипник шариковый упорный однорядный 15х28х9 | шт | ||||
| 70 | Кольцо пружинное | шт | ||||
| 71 | Муфта грузов | шт | ||||
| 72 | Шайба скобы кулисы | шт | ||||
| 73 | Шарик 3 | шт | ||||
| 74 | Груз регулятора | шт | ||||
| 75 | Болт М6х12 | шт | ||||
| 76 | Ролик груза регулятора | шт | ||||
| 76 | Державка грузов со стаканом в сборе | шт | ||||
| 77 | Державка грузов | шт | ||||
| 78 | Подшипник шариковый радиальный однорядный | шт | ||||
| 79 | Валик державки грузов | шт | ||||
| 80 | Болт М6х16 | шт | ||||
| 81 | Шайба пружинная | шт | ||||
| 82 | Подшипник шариковый радиальный однорядный 10х30х9 | шт | ||||
| 83 | Болт | шт | ||||
| 84 | Шайба стопорная | шт | ||||
| 85 | Стопор пружинный | шт | ||||
| 86 | Стакан подшипников валика державки | шт | ||||
| 87 | Винт | шт | ||||
| 88 | Корпус регулятора | шт | ||||
| 89 | Штифт | шт | ||||
| 90 | Палец | шт | ||||
| 91 | Втулка ведущей шестерни | шт | ||||
| 92 | Шестерня регулятора ведущая | шт | ||||
| 93 | Сухарь шестерни | шт | ||||
| 94 | Фланец втулки шестерни | шт | ||||
| 95 | Шайба стопорная | шт | ||||
| 96 | Гайка | шт | ||||
| 97 | Ось груза регулятора | шт |
Нажмите на каталожный номер, чтобы увидеть все применения детали.
