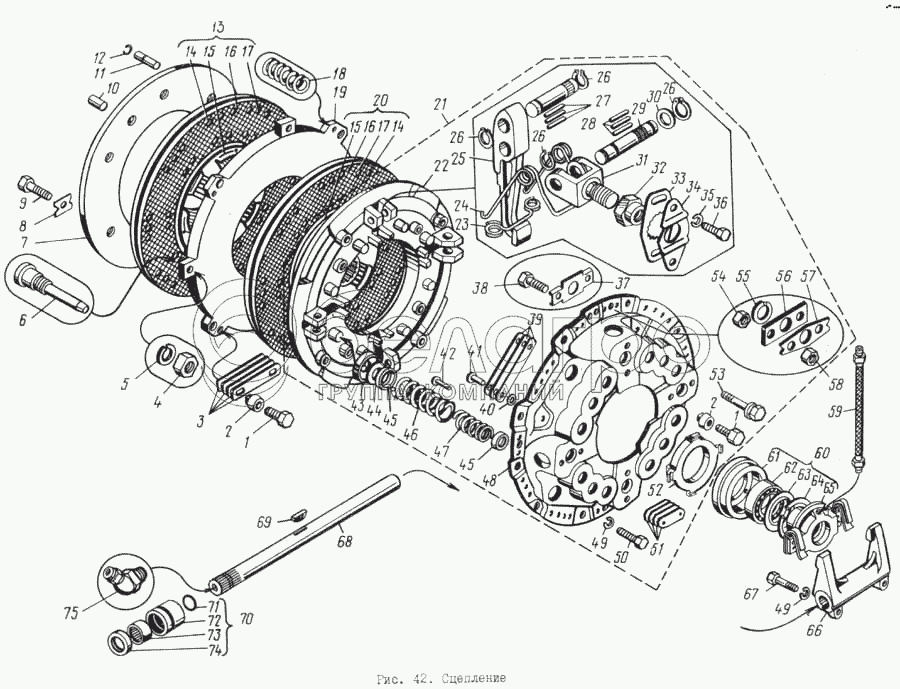

Сцепление
ЯМЗ ЯМЗ-8421.10 — Трансмиссия
1
1
2
2
3
4
5
6
7
8
10
11
12
13
14
14
15
15
16
16
17
17
18
19
20
21
21
22
23
24
25
26
26
26
26
27
28
29
30
31
32
33
34
35
36
43
44
45
45
46
47
48
49
49
50
51
51
51
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
72
73
74
Спецификация (73)
| № | Артикул | Наименование | Наличие | Цена | Кол-во | |
|---|---|---|---|---|---|---|
| 1 | Болт | 12 шт | ||||
| 2 | Втулка пластины | 12 шт | ||||
| 3 | Пластина диска | 16 шт | ||||
| 4 | Гайка | 4 шт | ||||
| 5 | Шайба пружинная | 4 шт | ||||
| 6 | Шток диска | 4 шт | ||||
| 7 | Диск сцепления опорный | 1 шт | ||||
| 8 | Шайба стопорная | 6 шт | ||||
| 10 | Штифт | 2 шт | ||||
| 11 | Штифт установочный | 2 шт | ||||
| 12 | Кольцо стопорное | 2 шт | ||||
| 13 | Диск сцепления ведомый передний в сборе | 1 шт | ||||
| 14 | Заклепка | 54 шт | ||||
| 15 | Диск ведомый с пластинами в сборе | 2 шт | ||||
| 16 | Накладка фрикционная | 4 шт | ||||
| 17 | Заклепка | 36 шт | ||||
| 18 | Пружина среднего ведущего диска | 4 шт | ||||
| 19 | Диск сцепления ведущий средний | 1 шт | ||||
| 20 | Диск сцепления ведомый в сборе | 1 шт | ||||
| 21 | Диск нажимной с кожухом в сборе | 1 шт | ||||
| 21 | Диск нажимной с кожухом в сборе | 1 шт | ||||
| 22 | Диск нажимной | 1 шт | ||||
| 23 | Петля пружины | 4 шт | ||||
| 24 | Пружина | 4 шт | ||||
| 25 | Рычаг оттяжной | 4 шт | ||||
| 26 | Кольцо | 24 шт | ||||
| 27 | Ось рычага нажимного диска | 4 шт | ||||
| 28 | Ролик | 200 шт | ||||
| 29 | Палец | 4 шт | ||||
| 30 | Шайба упорная | 8 шт | ||||
| 31 | Вилка рычага | 4 шт | ||||
| 32 | Гайка регулировочная | шт | ||||
| 33 | Пластина стопорная | шт | ||||
| 34 | Пластина опорная | шт | ||||
| 35 | Шайба пружинная | шт | ||||
| 36 | Болт | шт | ||||
| 43 | Шайба | шт | ||||
| 44 | Подкладка пружины | шт | ||||
| 45 | Шайба центрирующая | шт | ||||
| 46 | Пружина наружная | шт | ||||
| 47 | Пружина внутренняя | шт | ||||
| 48 | Кожух с пластинами | шт | ||||
| 49 | Шайба 10 пружинная | шт | ||||
| 50 | Болт | шт | ||||
| 51 | Пластина балансировочная | 4 шт | ||||
| 51 | Пластина балансировочная | 4 шт | ||||
| 51 | Пластина балансировочная | 8 шт | ||||
| 51 | Пластина балансировочная | 12 шт | ||||
| 52 | Кольцо упорное рычагов | 1 шт | ||||
| 53 | Болт стяжной | 4 шт | ||||
| 54 | Гайка | 8 шт | ||||
| 55 | Кольцо штока среднего диска | 4 шт | ||||
| 56 | Планка упорная | 4 шт | ||||
| 57 | Пластина стопорная | 4 шт | ||||
| 58 | Гайка | 8 шт | ||||
| 59 | Шланг смазки подшипника | 1 шт | ||||
| 60 | Муфта выключения сцепления с подшипником в сборе | 1 шт | ||||
| 61 | Стакан подшипника | 1 шт | ||||
| 62 | Подшипник | 1 шт | ||||
| 63 | Шайба отражательная | 1 шт | ||||
| 64 | Кольцо опорное | 1 шт | ||||
| 65 | Муфта выключения сцепления с пластинами в сборе | 1 шт | ||||
| 66 | Вилка выключения сцепления | 1 шт | ||||
| 67 | Болт | 2 шт | ||||
| 68 | Вал вилки | 1 шт | ||||
| 69 | Шпонка сегментная | 1 шт | ||||
| 70 | Стакан с подшипником вала и уплотнительными кольцами в сборе | 2 шт | ||||
| 72 | Стакан подшипника | 2 шт | ||||
| 73 | Подшипник | 2 шт | ||||
| 74 | Обойма уплотнительного кольца | 2 шт | ||||
| Сцепление в сборе | 1 шт | |||||
| Сцепление в сборе | 1 шт | |||||
| Штифт установочный в сборе | 2 шт |
Нажмите на каталожный номер, чтобы увидеть все применения детали.
