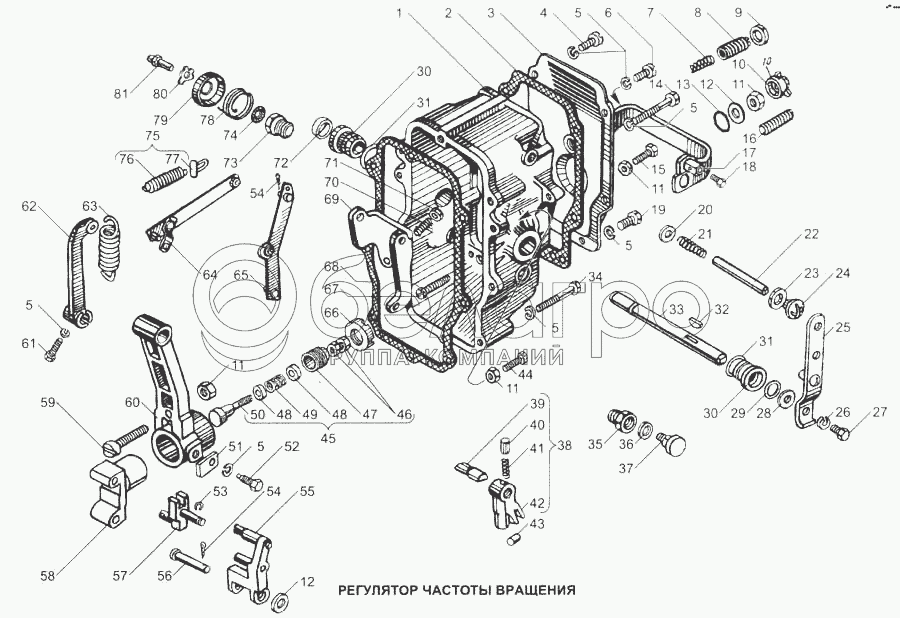

Регулятор частоты вращения
ЯМЗ ЯМЗ-7511 — Двигатель
1
2
3
4
5
5
5
5
5
5
6
7
8
9
10
10
11
11
11
11
12
12
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
30
30
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
48
49
50
51
52
53
54
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
75
76
77
78
79
80
81
Спецификация (77)
| № | Артикул | Наименование | Наличие | Цена | Кол-во | |
|---|---|---|---|---|---|---|
| 1 | Крышка регулятора | 1 шт | ||||
| 2 | Прокладка крышки смотрового люка | 1 шт | ||||
| 3 | Крышка смотрового люка | 1 шт | ||||
| 4 | Винт | 3 шт | ||||
| 5 | Шайба пружинная | 13 шт | ||||
| 6 | Винт | 1 шт | ||||
| 7 | Пружина буферная | 1 шт | ||||
| 8 | Корпус буферной пружины | 1 шт | ||||
| 9 | Гайка | 1 шт | ||||
| 10 | Гайка колпачковая | 1 шт | ||||
| 11 | Гайка М6 | 4 шт | ||||
| 12 | Шайба | 2 шт | ||||
| 14 | Винт | 1 шт | ||||
| 15 | Болт | 1 шт | ||||
| 16 | Винт регулировочный | 1 шт | ||||
| 17 | Скоба кулисы в сборе | 1 шт | ||||
| 18 | Болт | 1 шт | ||||
| 19 | Винт | 1 шт | ||||
| 20 | Шайба | 1 шт | ||||
| 21 | Пружина компенсационная | 1 шт | ||||
| 22 | Ось рычагов | 1 шт | ||||
| 23 | Шайба | 2 шт | ||||
| 24 | Винт-заглушка | 2 шт | ||||
| 25 | Рычаг управления регулятором | 1 шт | ||||
| 26 | Шайба пружинная | 1 шт | ||||
| 27 | Болт М6х16 | 1 шт | ||||
| 28 | Шайба | 1 шт | ||||
| 30 | Втулка вала | 2 шт | ||||
| 32 | Шпонка сегментная | 1 шт | ||||
| 33 | Вал рычага пружины | 1 шт | ||||
| 34 | Винт | 5 шт | ||||
| 35 | Ввертыш оси скобы | 1 шт | ||||
| 36 | Шайба | 1 шт | ||||
| 37 | Ось скобы | 1 шт | ||||
| 38 | Кулиса в сборе | 1 шт | ||||
| 39 | Ось кулисы | 1 шт | ||||
| 40 | Фиксатор кулисы | 1 шт | ||||
| 41 | Пружина фиксатора | 1 шт | ||||
| 42 | Кулиса | 1 шт | ||||
| 43 | Ползун кулисы | 1 шт | ||||
| 44 | Болт регулировочный | 1 шт | ||||
| 45 | Корректор в сборе | 1 шт | ||||
| 46 | Гайка | 2 шт | ||||
| 47 | Корпус пружины корректора | 1 шт | ||||
| 48 | Кольцо проставочное | 2 шт | ||||
| 49 | Пружина корректора | 1 шт | ||||
| 50 | Корректор | 1 шт | ||||
| 51 | Накладка ограничительная | 1 шт | ||||
| 52 | Болт стопорный | 1 шт | ||||
| 53 | Кольцо пружинное | 1 шт | ||||
| 54 | Шплинт | 3 шт | ||||
| 55 | Рычаг корректора со штифтом в сборе | 1 шт | ||||
| 56 | Палец | 1 шт | ||||
| 57 | Кулиса корректора | 1 шт | ||||
| 58 | Втулка корректора | 1 шт | ||||
| 59 | Винт | 1 шт | ||||
| 60 | Рычаг регулятора | 1 шт | ||||
| 61 | Болт | 1 шт | ||||
| 62 | Рычаг пружины | 1 шт | ||||
| 63 | Пружина регулятора | 1 шт | ||||
| 64 | Тяга рейки в сборе | 1 шт | ||||
| 65 | Рычаг рейки | 1 шт | ||||
| 66 | Гайка | 1 шт | ||||
| 67 | Винт | 1 шт | ||||
| 68 | Прокладка крышки регулятора | 1 шт | ||||
| 69 | Рычаг двуплечий | 1 шт | ||||
| 70 | Винт | 1 шт | ||||
| 71 | Гайка | 1 шт | ||||
| 72 | Заглушка | 1 шт | ||||
| 73 | Ввертыш оси кулисы | 1 шт | ||||
| 75 | Пружина рычага рейки с зацепом в сборе | 1 шт | ||||
| 76 | Пружина рычага рейки | 1 шт | ||||
| 77 | Зацеп пружины с планкой и щитком | 1 шт | ||||
| 78 | Пружина скобы кулисы возвратная | 1 шт | ||||
| 79 | Крышка возвратной пружины | 1 шт | ||||
| 80 | Шайба скобы кулисы | 1 шт | ||||
| 81 | Ось рычага останова | 1 шт |
Нажмите на каталожный номер, чтобы увидеть все применения детали.
